V-టైప్ స్ప్రింగ్ ఎనర్జిజ్డ్ సీల్

V-రకం వసంత-శక్తివంతమైన సీల్ యొక్క అంతర్గత స్ప్రింగ్ సున్నా-పీడన పరిస్థితులలో ప్రారంభ సీలింగ్ శక్తిని అందిస్తుంది; సిస్టమ్ పీడనం సీలింగ్ ప్రభావాన్ని మరింత పెంచుతుంది-అధిక పీడనం, సీల్ బిగుతుగా ఉంటుంది.

ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -180°C నుండి +200°C; 45 MPa (డైనమిక్) / 60 MPa (స్టాటిక్) వరకు ఒత్తిడి; 15 m/s వరకు పరస్పర వేగం.

V-టైప్ స్ప్రింగ్-ఎనర్జైజ్డ్ సీల్ అంటే ఏమిటి?

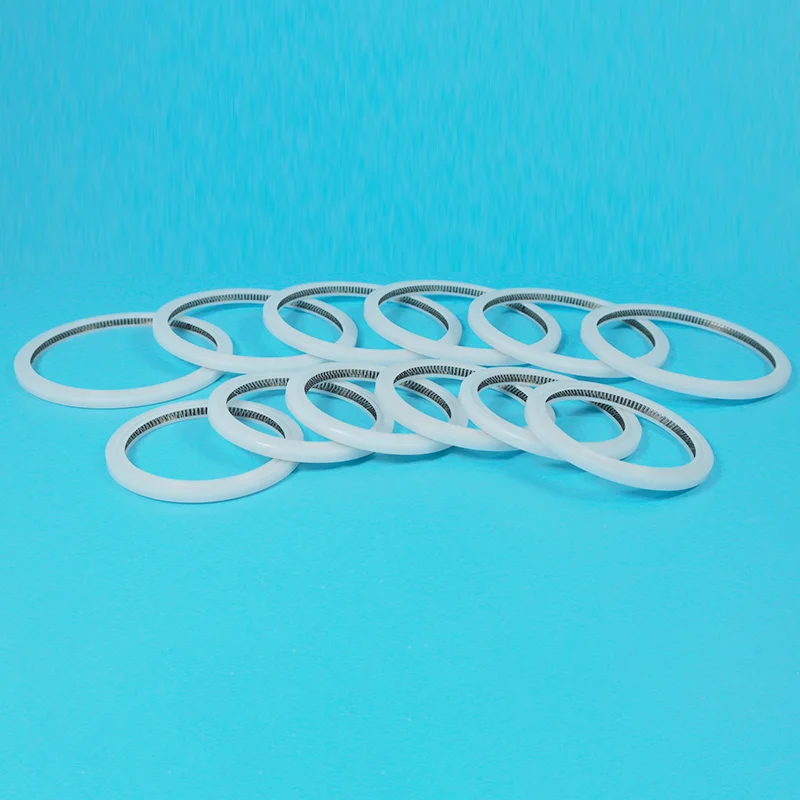

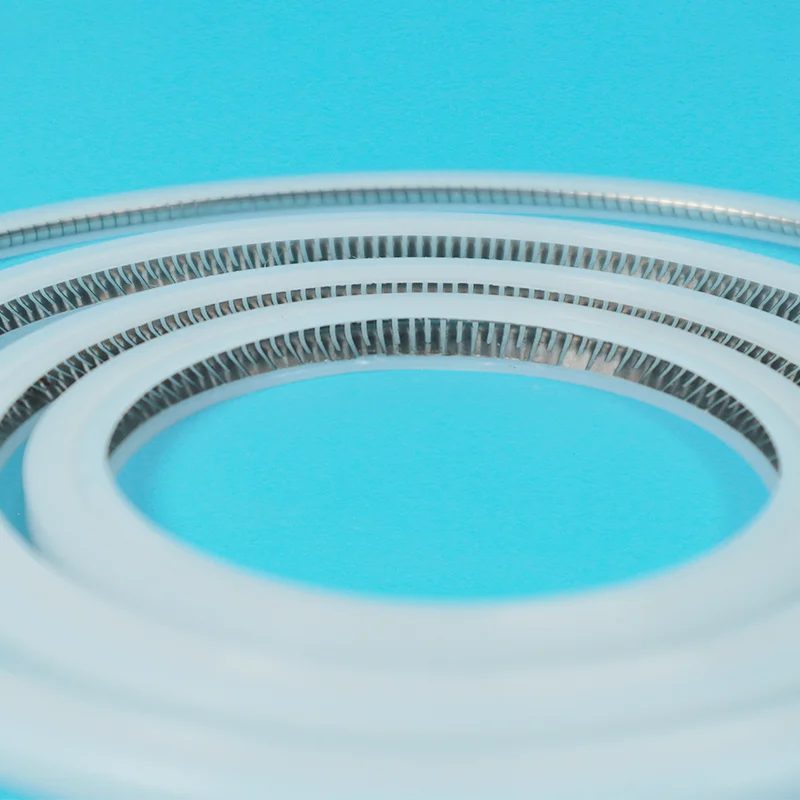

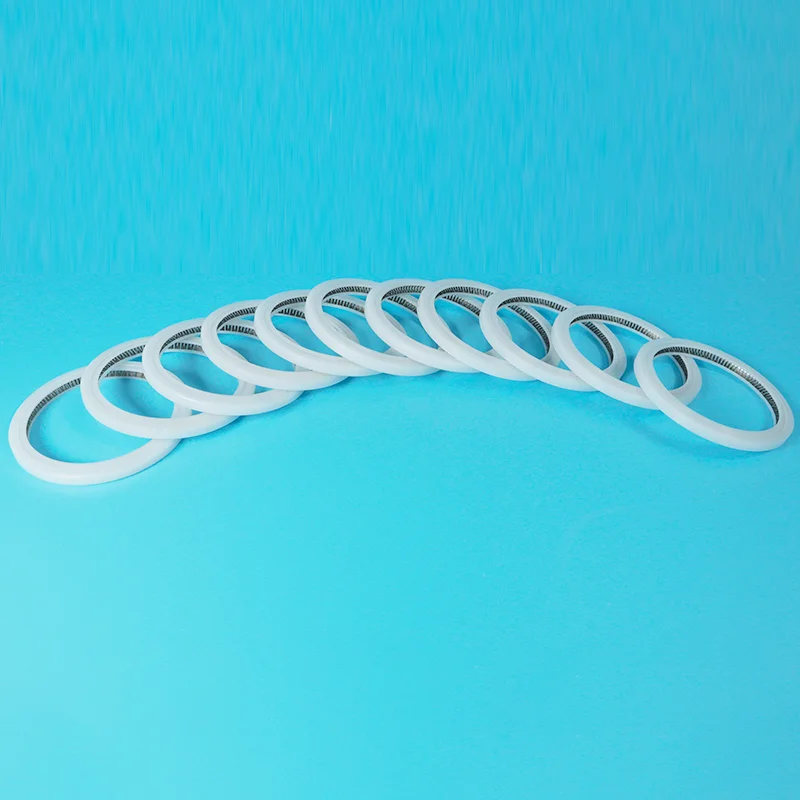

V-రకం స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్ లోపల V-ఆకారపు స్టెయిన్‌లెస్ స్టీల్ స్ప్రింగ్‌తో PTFE U-ఆకారపు జాకెట్‌ను కలిగి ఉంటుంది. V-స్ప్రింగ్ "కాంటిలివర్" డిజైన్‌ను కలిగి ఉంది, ఇది సీలింగ్ పెదవి యొక్క అగ్ర అంచు వద్ద దాని లోడ్‌ను కేంద్రీకరిస్తుంది, ఇది నమ్మదగిన తుడవడం చర్యను అందిస్తుంది.

ఇది ఎలా పని చేస్తుంది:

జీరో ప్రెజర్: V-స్ప్రింగ్ ప్రారంభ సీలింగ్ శక్తిని అందిస్తుంది — సిస్టమ్ ఒత్తిడికి గురికానప్పటికీ సీల్స్

ఒత్తిడిలో: సిస్టమ్ పీడనం U-కుహరంలోకి ప్రవేశిస్తుంది మరియు సంభోగం ఉపరితలానికి వ్యతిరేకంగా సీలింగ్ పెదవులను గట్టిగా నెట్టివేస్తుంది — పీడనం = గట్టి ముద్ర

స్వీయ-శక్తివంతం: ముద్ర సమగ్రతను నిర్వహించడానికి బాహ్య శక్తి అవసరం లేదు

V-టైప్ వర్సెస్ U-టైప్: మీకు ఏది అవసరం?

V-రకాన్ని ఎందుకు ఎంచుకోవాలి?

ఎంపిక గైడ్

V-టైప్ vs O-రింగ్ vs U-టైప్

త్వరిత ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

రియల్-వరల్డ్ అప్లికేషన్స్

కేస్ స్టడీ 1: కెమికల్ రియాక్టర్ — 3 సంవత్సరాల జీరో లీకేజ్

సవాలు: ఒక రసాయన కర్మాగారం 150°C వద్ద దూకుడు ఆమ్లాలను నిర్వహించే రియాక్టర్ మాన్‌వే సీల్ నుండి లీకేజీని ఎదుర్కొంటోంది. ప్రామాణిక PTFE రబ్బరు పట్టీలు చల్లగా ప్రవహిస్తాయి మరియు ప్రతి 6-8 నెలలకు లీక్ అవుతాయి. నిర్వహణ పూర్తి షట్‌డౌన్ మరియు శుభ్రపరచడం అవసరం.

పరిష్కారం: మెరుగైన దుస్తులు నిరోధకత కోసం గాజుతో నిండిన PTFE జాకెట్‌తో ఇన్‌స్టాల్ చేయబడిన V-రకం వసంత-శక్తివంతమైన సీల్. V-స్ప్రింగ్ థర్మల్ సైక్లింగ్ మరియు పీడన హెచ్చుతగ్గుల కోసం స్థిరమైన సీలింగ్ శక్తిని అందించింది.

ఫలితం: 3 సంవత్సరాలకు పైగా లీకేజీ సున్నా. నిర్వహణ అవసరం లేదు. తొలగించబడిన వార్షిక షట్డౌన్ ఖర్చులు.

కేస్ స్టడీ 2: ఫార్మాస్యూటికల్ ఫిల్లర్ — FDA వర్తింపు సాధించబడింది

ఛాలెంజ్: ఫార్మాస్యూటికల్ ఫిల్లింగ్ మెషీన్‌కు రోటరీ వాల్వ్ హ్యాండ్లింగ్ స్టెరైల్ ప్రోడక్ట్ కోసం సీల్ అవసరం. ప్రామాణిక O-రింగ్‌లు FDA ఎక్స్‌ట్రాక్టబుల్స్ టెస్టింగ్‌లో ఉత్తీర్ణత సాధించలేకపోయాయి మరియు CIP/SIP సైకిల్స్ నుండి రసాయన దాడి కారణంగా తరచుగా భర్తీ చేయవలసి ఉంటుంది.

పరిష్కారం: వర్జిన్ PTFE జాకెట్ మరియు 316 స్టెయిన్‌లెస్ స్టీల్ V-స్ప్రింగ్‌తో కూడిన V-రకం స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్ అందించబడింది. FDA-కంప్లైంట్ మెటీరియల్. పూర్తి డాక్యుమెంటేషన్ అందించబడింది.

ఫలితం: FDA ఎక్స్‌ట్రాక్టబుల్స్ టెస్టింగ్‌లో ఉత్తీర్ణత. సీల్ అధోకరణం లేకుండా పునరావృతమయ్యే CIP/SIP స్టెరిలైజేషన్ సైకిల్స్‌ నుండి బయటపడింది. 18 నెలల్లో భర్తీ అవసరం లేదు.

గమనిక: అప్లికేషన్ పరిస్థితులను బట్టి వాస్తవ కేసు ఫలితాలు మారుతూ ఉంటాయి. అప్లికేషన్-నిర్దిష్ట సిఫార్సుల కోసం మమ్మల్ని సంప్రదించండి.

సాంకేతిక లక్షణాలు

ఉత్పత్తి లక్షణాలు

మెటీరియల్ గ్రేడ్ ఎంపికలు

స్ప్రింగ్ మెటీరియల్ ఎంపికలు

నాణ్యత హామీ

100% వర్జిన్ PTFE రెసిన్ — రీగ్రైండ్ లేదు, రీసైకిల్ చేసిన మెటీరియల్ లేదు. స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్.

ప్రెసిషన్ స్ప్రింగ్ మాన్యుఫ్యాక్చరింగ్ — CNC పరికరాలతో ఖచ్చితమైన స్పెసిఫికేషన్‌లకు అనుగుణంగా తయారు చేయబడిన స్ప్రింగ్‌లు.

పూర్తి ట్రేస్‌బిలిటీ — ముడి పదార్థం నుండి పూర్తయిన ముద్ర వరకు గుర్తించదగిన ప్రతి బ్యాచ్. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు.

ISO 9001 సర్టిఫైడ్ — ISO నాణ్యత నిర్వహణ వ్యవస్థల క్రింద ధృవీకరించబడిన తయారీ ప్రక్రియలు.

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — Virgin PTFE FDA 21 CFR 177.1550 మరియు BfR అవసరాలకు అనుగుణంగా ఉంటుంది.

అనుకూల స్ప్రింగ్ మిశ్రమాలు అందుబాటులో ఉన్నాయి — 301/304/316 SS ప్రమాణం; Elgiloy, Hastelloy, Inconel తీవ్రమైన పరిస్థితుల కోసం.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: V-రకం స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్ అంటే ఏమిటి మరియు నేను దానిని ఎప్పుడు ఉపయోగించాలి?

జ:  లోపల V-ఆకారపు స్టెయిన్‌లెస్ స్టీల్ స్ప్రింగ్‌తో కూడిన PTFE U-జాకెట్ సీల్. సున్నా పీడనం (వసంతం ప్రారంభ శక్తిని అందిస్తుంది) నుండి అధిక పీడనం వరకు (సిస్టమ్ ప్రెజర్ పెదవులకు శక్తినిస్తుంది).

O-రింగ్‌లు లేదా రబ్బరు సీల్స్ విఫలమైనప్పుడు, దూకుడు రసాయనాలు, విపరీతమైన ఉష్ణోగ్రతలు (-180°C నుండి +200°C), అధిక పీడనం (60MPa వరకు) లేదా లీకేజీ ఆమోదయోగ్యం కాని క్లిష్టమైన అనువర్తనాల్లో దీన్ని ఉపయోగించండి.

V-రకం vs U-రకం: అంచులు, కవర్లు, ముగింపు ముఖాల కోసం V-రకం (అక్షసంబంధ సీలింగ్). పిస్టన్ రాడ్లు, వాల్వ్ కాండం (రేడియల్ సీలింగ్) కోసం U- రకం.

మీరు అంచు లేదా కవర్‌ను సీల్ చేస్తుంటే, V-రకాన్ని ఎంచుకోండి.

కదిలే రాడ్‌ను సీలింగ్ చేస్తే, U-రకాన్ని ఎంచుకోండి.

ప్ర: V-రకం స్ప్రింగ్ సీల్ ధర ఎంత మరియు ప్రధాన సమయం ఎంత?

జ: వ్యయం వ్యాసం, మెటీరియల్ గ్రేడ్, స్ప్రింగ్ మిశ్రమం మరియు పరిమాణంపై ఆధారపడి ఉంటుంది. ప్రామాణిక పరిమాణాలు సుమారు X−X−Y వద్ద ప్రారంభమవుతాయి. ఒక్కో డ్రాయింగ్‌కు కోట్ చేయబడిన అనుకూల పరిమాణాలు.

స్ప్రింగ్ మిశ్రమం ప్రభావం ధర: 304 SS (ప్రామాణికం, అత్యల్ప ధర) → 316 SS (మెరుగైన తుప్పు) → Elgiloy/Hastelloy/Inconel (అత్యంత తుప్పు/అధిక ఉష్ణోగ్రత, అధిక ధర).

ప్రధాన సమయం:

ప్రామాణిక పరిమాణాలు: 5-7 రోజులు.

అనుకూల పరిమాణాలు: 10-15 రోజులు.

షిప్పింగ్: గాలి 5-10 రోజులు, సముద్రం 15-30 రోజులు.

Q: పరిమితులు మరియు అత్యంత సాధారణ సంస్థాపన తప్పులు ఏమిటి?

జ: ఉష్ణోగ్రత: -180°C నుండి +200°C.

ఒత్తిడి: 45MPa (డైనమిక్) / 60MPa (స్టాటిక్) వరకు.

వేగం: 15మీ/సె వరకు (రెసిప్రొకేటింగ్), 1 మీ/సె వరకు (రోటరీ).

రసాయన పరిమితులు:

PTFE జాకెట్: కరిగిన క్షార లోహాలు లేదా మౌళిక ఫ్లోరిన్ కోసం కాదు.

గాజుతో నిండినది: HF లేదా బలమైన క్షారానికి కాదు.

కార్బన్ నిండినది: బలమైన ఆక్సిడైజర్‌ల కోసం కాదు.

మూడు సాధారణ తప్పులు:

(1) ఇన్‌స్టాలేషన్ సమయంలో పెదవిని దెబ్బతీయడం: ఇన్‌స్టాలేషన్‌కు ముందు తనిఖీ చేయండి.

(2) ఓవర్ బిగించడం లేదా సరికాని గాడి డిజైన్: PTFEకి నిర్దిష్ట గాడి కొలతలు అవసరం; తప్పు డిజైన్ ముద్రను దెబ్బతీస్తుంది.

(3) వెనుకకు ఇన్‌స్టాల్ చేయడం: V-రకం సీల్స్ దిశాత్మకంగా ఉంటాయి. V-ఓపెనింగ్ తప్పనిసరిగా ఒత్తిడి వైపు ఎదురుగా ఉండాలి.

మేము ప్రతి ఆర్డర్‌తో ఇన్‌స్టాలేషన్ స్పెసిఫికేషన్‌లను చేర్చుతాము. వాటిని అనుసరించండి.
