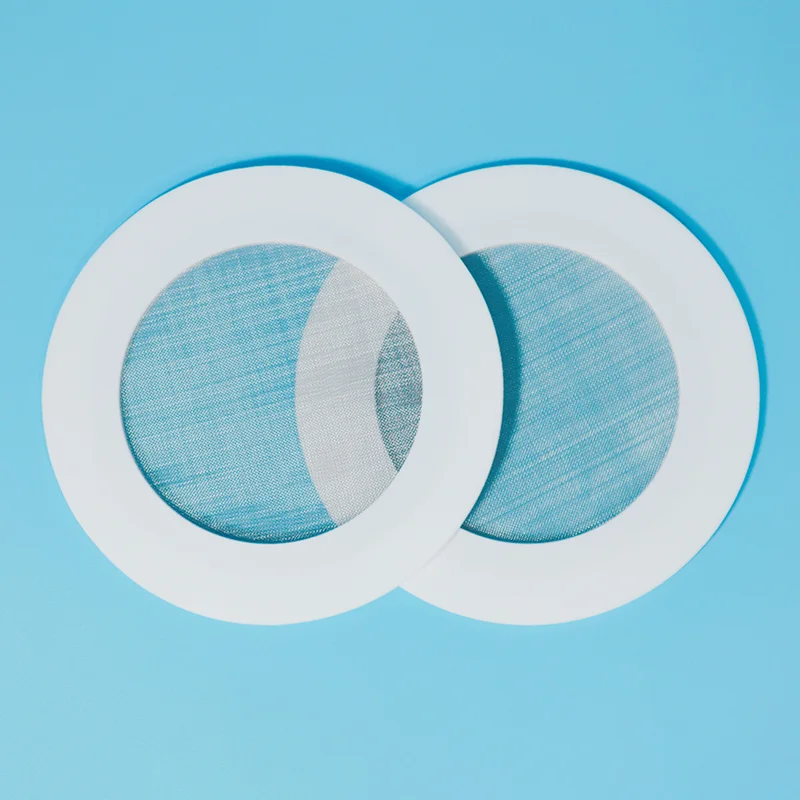

మెటల్ మెష్ రీన్ఫోర్స్డ్ PTFE గాస్కెట్

మెటల్ మెష్ రీన్‌ఫోర్స్డ్ PTFE గ్యాస్‌కెట్‌లు 6.4 MPa (64 బార్) వరకు ఒత్తిడి నిరోధకతతో, ప్రామాణిక PTFE గ్యాస్‌కెట్‌లతో పోలిస్తే అత్యుత్తమ నిర్మాణ బలాన్ని అందిస్తాయి; అందుబాటులో ఉన్న మెష్ స్పెసిఫికేషన్‌లు #40 నుండి #200 వరకు ఉంటాయి (SUS316 మెటీరియల్). ఒక ప్రొఫెషనల్ తయారీదారుగా, Taifno ఆహారం మరియు ఔషధ పరిశ్రమలకు తగిన FDA-కంప్లైంట్ మోడల్‌లను కూడా అందిస్తుంది.

దయచేసి అంచు కొలతలు మరియు మెష్ స్పెసిఫికేషన్‌లను అందించండి మరియు మేము 24 గంటల్లో కొటేషన్‌ను అందిస్తాము.

మెటల్ మెష్ రీన్ఫోర్స్డ్ PTFE గాస్కెట్ అంటే ఏమిటి?

మెటల్ మెష్ రీన్‌ఫోర్స్డ్ PTFE గాస్కెట్ అనేది PTFE సీలింగ్ ఎలిమెంట్‌ను స్టెయిన్‌లెస్ స్టీల్ మెష్ (SUS316)తో రబ్బరు పట్టీ నిర్మాణంలో విలీనం చేసే మిశ్రమ సీలింగ్ భాగం. PTFE రసాయన నిరోధకత మరియు సీలింగ్‌ను అందిస్తుంది అయితే మెటల్ మెష్ ఉపబలాన్ని అందిస్తుంది.

రెండు ప్రాథమిక కాన్ఫిగరేషన్‌లు:

రీన్‌ఫోర్స్డ్ గాస్కెట్ (స్ట్రక్చరల్): చల్లని ప్రవాహాన్ని నిరోధించడానికి, క్రీప్ రిలాక్సేషన్‌ను తగ్గించడానికి మరియు అధిక పీడనం కింద దెబ్బతినకుండా నిరోధించడానికి PTFE బాడీలో మెటల్ మెష్ పొందుపరచబడింది

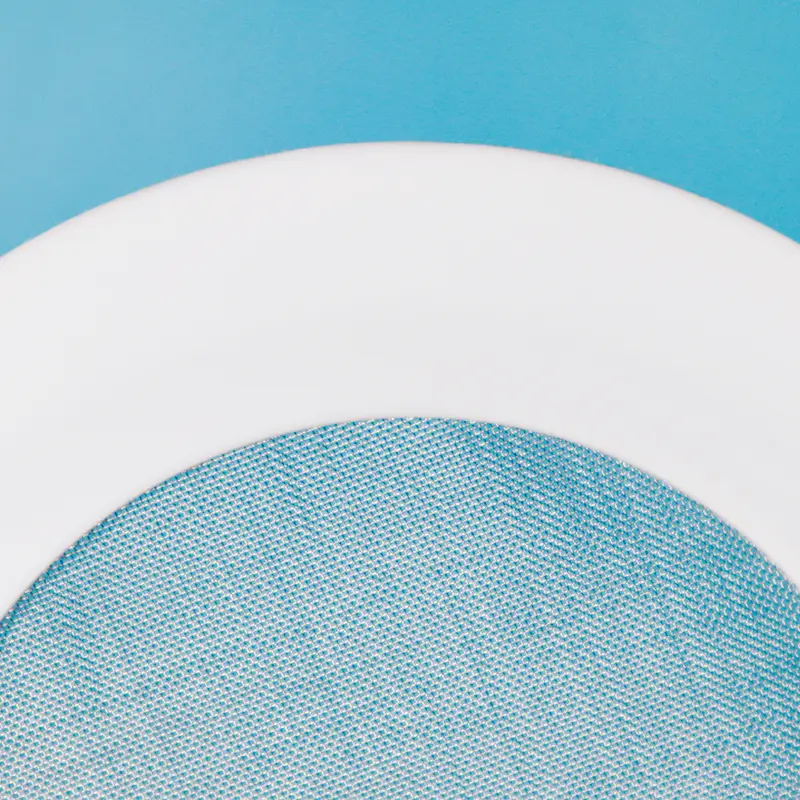

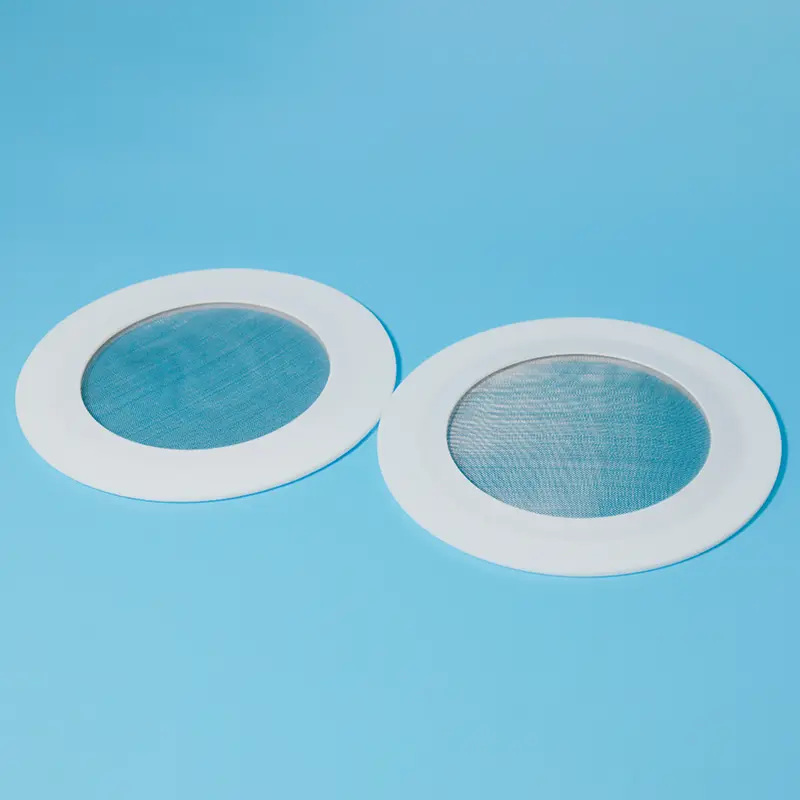

స్ట్రైనర్ గాస్కెట్ (ఫిల్టర్): లోహపు మెష్ బోర్‌ను కప్పి ఉంచుతుంది, PTFE ఫ్లాంజ్‌ను మూసివేసేటప్పుడు కణాలను పట్టుకోవడానికి సమీకృత స్ట్రైనర్‌గా పనిచేస్తుంది

ఇది ఎలా పని చేస్తుంది:

PTFE శరీరం: యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14) మరియు తక్కువ రాపిడి సీలింగ్‌ను అందిస్తుంది

మెటల్ మెష్ (SUS316): బలోపేత, బ్లోఅవుట్ నిరోధకత మరియు వడపోతను అందిస్తుంది

సజాతీయ బంధం: సింటరింగ్ సమయంలో PTFE మెటల్ చుట్టూ ఫ్యూజ్ చేయబడింది — అంటుకునే పదార్థాలు లేవు, డీలామినేషన్ లేదు

ముఖ్య ప్రయోజనాలు:

రీన్ఫోర్స్డ్ డిజైన్:క్రీప్ మరియు చల్లని ప్రవాహాన్ని తగ్గిస్తుంది, బోల్ట్ టార్క్‌ను ఎక్కువసేపు నిర్వహిస్తుంది

బ్లోఅవుట్ రక్షణ:మెటల్ ఉపబల అధిక పీడనం కింద రబ్బరు పట్టీ వెలికితీత నిరోధిస్తుంది

ఇంటిగ్రేటెడ్ ఫిల్ట్రేషన్:ప్రత్యేక స్ట్రైనర్ లేకుండా రేణువులను పట్టుకుంటుంది

తక్కువ టార్క్ సీలింగ్:గాజుతో కప్పబడిన, FRP మరియు తారాగణం ఇనుప అంచులకు అనుకూలం

విస్తృత రసాయన అనుకూలత:PTFE pH 0-14ను నిర్వహిస్తుంది, SUS316 మెష్ చాలా మీడియాను నిర్వహిస్తుంది

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి:ఆహారం మరియు ఔషధ అనువర్తనాలు

బహుముఖ మెష్ ఎంపికలు:#40 నుండి #200 మెష్ వరకు అందుబాటులో ఉంది (SUS316)

తెలుసుకోవలసిన పరిమితులు:

ఫిల్టర్ మెష్‌కు ఆవర్తన తనిఖీ అవసరం: అడ్డుపడటం వల్ల ఒత్తిడి తగ్గడం లేదా నష్టం జరగవచ్చు

నిరంతర భారీ వడపోత కోసం కాదు: భారీ ఘనపదార్థాలను లోడ్ చేయడానికి ప్రత్యేక స్ట్రైనర్‌ను ఉపయోగించండి

పోలిక & ఎంపిక గైడ్

మెటల్ మెష్ PTFE గాస్కెట్ vs మెటల్ జాకెట్డ్ vs స్టాండర్డ్ PTFE

త్వరిత ఎంపిక గైడ్

మెష్ సైజు ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

సాంకేతిక లక్షణాలు

మెటల్ మెష్ రీన్‌ఫోర్స్డ్ PTFE గాస్కెట్ గుణాలు

అందుబాటులో ఉన్న పరిమాణాలు

నాణ్యత హామీ

100% వర్జిన్ PTFE రెసిన్ — స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్

SUS316 స్టెయిన్‌లెస్ స్టీల్ మెష్ — తుప్పు-నిరోధకత, ఆహార-గ్రేడ్ పదార్థం

సజాతీయ బంధం — మెష్ చిల్లుల ద్వారా PTFE ఫ్యూజ్ చేయబడింది - డీలామినేషన్ లేదు

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — ఆహారం, పానీయాలు మరియు ఔషధ అనువర్తనాల కోసం

పూర్తి ట్రేస్‌బిలిటీ — అభ్యర్థనపై మెటీరియల్ సర్టిఫికెట్లు

లీడ్ టైమ్ — స్టాక్‌లో ఉన్న ప్రామాణిక పరిమాణాలు (24-48 గంటలు); అనుకూల పరిమాణాలు 7-15 రోజులు

కేస్ స్టడీ

వాయువ్య చైనాలోని సహజ వాయువు సేకరణ స్టేషన్‌లో, 15MPa అధిక పీడన పైప్‌లైన్ దీర్ఘకాలిక అధిక పీడనం, తరచుగా ఒత్తిడి హెచ్చుతగ్గులు మరియు సంక్లిష్ట మీడియా పరిస్థితులలో పనిచేస్తోంది. ఒరిజినల్ స్పైరల్ గాయం గ్యాస్‌కెట్‌లు క్రమంగా క్షీణత మరియు సీలింగ్ క్షీణతతో బాధపడ్డాయి, ఇది తినివేయు మీడియా మరియు పదేపదే ఒత్తిడి చక్రాలకు నిరంతరం బహిర్గతం కావడం, సంభావ్య లీకేజీ ప్రమాదాలను సృష్టించడం మరియు పైప్‌లైన్ వ్యవస్థ యొక్క సురక్షిత ఆపరేషన్‌ను ప్రభావితం చేయడం.

ఈ సవాళ్లను పరిష్కరించడానికి, 316L స్టెయిన్‌లెస్ స్టీల్ మెష్ ఇన్‌సర్ట్‌లతో బలోపేతం చేయబడిన PTFE గాస్కెట్‌లు ప్రత్యామ్నాయ పరిష్కారంగా ఇన్‌స్టాల్ చేయబడ్డాయి. PTFE సీలింగ్ పొర అద్భుతమైన రసాయన నిరోధకతను అందిస్తుంది, అయితే 316L స్టెయిన్‌లెస్ స్టీల్ మెష్ ఉపబల యాంత్రిక బలం, ఒత్తిడి నిరోధకత మరియు దీర్ఘకాలిక సీలింగ్ స్థిరత్వాన్ని పెంచుతుంది.

భర్తీ చేసిన తర్వాత, పైప్‌లైన్ హెచ్చుతగ్గుల ఒత్తిడి పరిస్థితులలో 2 సంవత్సరాలకు పైగా నిరంతరం పనిచేస్తుంది, సేవా వ్యవధిలో సున్నా లీకేజీతో విశ్వసనీయమైన సీలింగ్ పనితీరును నిర్వహిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మెటల్ మెష్ రీన్‌ఫోర్స్డ్ PTFE గాస్కెట్ అంటే ఏమిటి మరియు నేను దానిని ఎప్పుడు ఉపయోగించాలి?

A: మెటల్ మెష్ రీన్‌ఫోర్స్డ్ PTFE గాస్కెట్ (స్ట్రైనర్ గాస్కెట్ PTFE లేదా రీన్‌ఫోర్స్డ్ PTFE గాస్కెట్ అని కూడా పిలుస్తారు) PTFE యొక్క రసాయన నిరోధకతను స్టెయిన్‌లెస్ స్టీల్ మెష్ రీన్‌ఫోర్స్‌మెంట్ లేదా ఫిల్ట్రేషన్‌తో మిళితం చేస్తుంది.

మీకు క్రీప్ రెసిస్టెన్స్ మరియు బ్లోఅవుట్ రక్షణ అవసరమైనప్పుడు, అధిక పీడనం, థర్మల్ సైక్లింగ్ లేదా ప్రామాణిక PTFE వైకల్యంతో కూడిన వాక్యూమ్ సర్వీస్‌లో రీన్‌ఫోర్స్డ్ వెర్షన్‌ని ఉపయోగించండి.

ఫ్లాంజ్‌ను సీలింగ్ చేస్తున్నప్పుడు, మీ ఫ్లూయిడ్ స్ట్రీమ్ నుండి పర్టిక్యులేట్‌లను తీసివేయాల్సిన అవసరం వచ్చినప్పుడు, స్ట్రైనర్ వెర్షన్‌ని ఉపయోగించండి, ప్రత్యేక స్ట్రైనర్‌ను తొలగిస్తుంది, లీక్ పాయింట్‌లను తగ్గిస్తుంది మరియు ఇన్‌స్టాలేషన్ ఖర్చును తగ్గిస్తుంది.

#40 నుండి #200 (SUS316) వరకు మెష్ పరిమాణాలు మరియు FDA-కంప్లైంట్ గ్రేడ్‌లలో అందుబాటులో ఉంది.

ప్ర: ఏ మెష్ పరిమాణాలు అందుబాటులో ఉన్నాయి మరియు నేను సరైనదాన్ని ఎలా ఎంచుకోవాలి?

A: లోహపు మెష్‌తో కూడిన PTFE రబ్బరు పట్టీలు సాధారణంగా #40, #60, #100, #150 మరియు #200 మెష్‌లలో (SUS316 స్టెయిన్‌లెస్ స్టీల్) అందుబాటులో ఉంటాయి.

ఎంపిక గైడ్:

#40 (ముతక): పెద్ద ఘనపదార్థాలు, స్లర్రీలు, మైనింగ్.

#60 (మీడియం): సాధారణ పారిశ్రామిక వడపోత.

#100 (జరిమానా): రసాయన ప్రాసెసింగ్, మితమైన వడపోత.

#150-#200 (చాలా జరిమానా): ఫార్మాస్యూటికల్, హై-ప్యూరిటీ, ఫుడ్ అప్లికేషన్స్.

అధిక మెష్ చక్కటి వడపోతను అందిస్తుంది కానీ అధిక ఒత్తిడి తగ్గుతుంది. భారీ ఘనపదార్థాలను లోడ్ చేయడానికి, ప్రత్యేకమైన స్ట్రైనర్‌ను ఉపయోగించండి, రబ్బరు పట్టీ మెష్ కాంతి నుండి మితమైన నలుసుల తొలగింపు కోసం.

సరైన మెష్‌ని ఎంచుకోవడంలో సహాయం కావాలా? మీ మీడియా, ఉష్ణోగ్రత, పీడనం మరియు కణ పరిమాణంతో మమ్మల్ని సంప్రదించండి.

ప్ర: పరిమితులు ఏమిటి — మరియు అత్యంత సాధారణ తప్పులు?

జ: ఉష్ణోగ్రత: -180°C నుండి +200°C నిరంతర సేవ.

ఒత్తిడి: 6.4 MPa (64 బార్) వరకు, మందం మరియు డిజైన్‌పై ఆధారపడి ఉంటుంది.

రసాయన: PTFE pH 0-14 — SUS316 మెష్ చాలా ఆమ్లాలు, క్షారాలు మరియు ద్రావకాలను నిర్వహిస్తుంది.

మూడు సాధారణ తప్పులు:

(1) భారీ ఘనపదార్థాలు లోడ్ కావడానికి స్ట్రైనర్ రబ్బరు పట్టీని ఉపయోగించడం, మెష్ అడ్డుపడుతుంది, ఒత్తిడి పెరుగుతుంది మరియు రబ్బరు పట్టీ విఫలమవుతుంది. భారీ ఘనపదార్థాల కోసం ప్రత్యేక స్ట్రైనర్‌ని ఉపయోగించండి.

(2) తప్పు మెష్ పరిమాణాన్ని ఎంచుకోవడం: చాలా సూక్ష్మంగా ఒత్తిడి తగ్గుతుంది; చాలా ముతకగా కణాలను గుండా వెళుతుంది.

(3) ఆవర్తన తనిఖీని విస్మరించడం: కాలక్రమేణా ఫిల్టర్‌లు వదులుగా లేదా పాడవుతాయి; క్రమం తప్పకుండా తనిఖీ చేయండి.
