మీరు PTFE గాస్కెట్ల నమ్మకమైన తయారీదారు మరియు సరఫరాదారు కోసం చూస్తున్నట్లయితే,టైఫ్నోCE మరియు FDA ప్రమాణాలకు అనుగుణంగా OEM అనుకూలీకరణ పరిష్కారాలను అందిస్తుంది. ఉత్పత్తులు ఫ్లాంగ్డ్ కనెక్షన్ల మధ్య గట్టి ముద్రను సృష్టిస్తాయి, పైపింగ్ సిస్టమ్లు మరియు పరికరాలలో ద్రవం లేదా గ్యాస్ లీకేజీని నివారిస్తాయి.
PTFE రబ్బరు పట్టీలు అనేది PTFE రెసిన్ నుండి కంప్రెషన్ మౌల్డింగ్ లేదా స్కివింగ్ ద్వారా తయారు చేయబడిన సీలింగ్ భాగాలు, తర్వాత ఖచ్చితత్వంతో కత్తిరించడం లేదా రబ్బరు పట్టీ ఆకారాలలో స్టాంపింగ్ చేయడం.
వారు పరిష్కరించే సమస్య: రబ్బరు రబ్బరు పట్టీలు రసాయనాలలో ఉబ్బుతాయి. మెటల్ రబ్బరు పట్టీలు తుప్పు పట్టాయి. గ్రాఫైట్ రబ్బరు పట్టీలు ఆక్సీకరణం చెందుతాయి. PTFE యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14), విస్తృత ఉష్ణోగ్రత పరిధి (-200°C నుండి +260°C వరకు), మరియు ఏదైనా ఘన పదార్థం యొక్క ఘర్షణ యొక్క అత్యల్ప గుణకం - PTFE గాస్కెట్లను రసాయన, ఔషధ, ఆహారం మరియు సెమీకండక్టర్ పరిశ్రమలకు ప్రాధాన్యమైన సీలింగ్ పరిష్కారంగా చేస్తుంది.
తప్పు ఎంపిక ఖర్చు: యాసిడ్ సర్వీస్లోని రబ్బరు రబ్బరు పట్టీ వారాల్లో విఫలమవుతుంది, దీని వలన లీక్లు, పనికిరాని సమయం, ఉత్పత్తి నష్టం మరియు భద్రతా ప్రమాదాలు ఉంటాయి. తినివేయు సేవలో ఒక మెటల్ రబ్బరు పట్టీ ఎక్కువ ఖర్చు అవుతుంది మరియు అధిక టార్క్ అవసరం. ఆక్సీకరణ సేవలో గ్రాఫైట్ రబ్బరు పట్టీ క్షీణిస్తుంది. PTFE gaskets ఈ ప్రమాదాలను తొలగిస్తుంది - దాదాపు ప్రతి రసాయన సేవ కోసం ఒక పదార్థం.
|
పరామితి |
వివరణ |
|
మెటీరియల్ |
100% స్వచ్ఛమైన PTFE, ఫిల్లర్లు లేవు, రీగ్రైండ్ లేదు |
|
ఉష్ణోగ్రత |
-180°C నుండి +200°C |
|
సాంద్రత |
2.10-2.30 గ్రా/సెం³ |
|
కీ ఫీచర్లు |
యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14), అత్యల్ప ఘర్షణ, FDA కంప్లైంట్ |
|
ఉత్తమమైనది |
శుభ్రమైన రసాయనాలు, ఆహారం & పానీయాలు, ఔషధాలు, ఆమ్లాలు, ద్రావకాలు, అధిక స్వచ్ఛత అప్లికేషన్లు |
|
రసాయన సేవలో సేవా జీవితం |
2-3 సంవత్సరాలు |
|
పరిమితి |
మృదువైన - పేలవమైన క్రీప్ నిరోధకత, నిరంతర భారం కింద వికృతమవుతుంది |
|
రంగు |
తెలుపు |
|
పరామితి |
వివరణ |
|
పూరకాలు |
15-25% గ్లాస్ ఫైబర్ |
|
ఉష్ణోగ్రత |
-180°C నుండి +200°C |
|
తన్యత బలం |
≥25 MPa |
|
కీ ఫీచర్లు |
రాపిడి సేవలో 3-5x సుదీర్ఘ జీవితం, పెరిగిన యాంత్రిక బలం, మెరుగైన దుస్తులు నిరోధకత |
|
ఉత్తమమైనది |
రాపిడి మీడియా, స్లర్రీలు, అధిక పీడనం, వాల్వ్ సీట్లు, అధిక లోడ్ |
|
పరిమితి |
హైడ్రోఫ్లోరిక్ యాసిడ్ (HF) లేదా బలమైన క్షారానికి కాదు |
|
రంగు |
తెలుపు రంగు, లేత బూడిద రంగు |
|

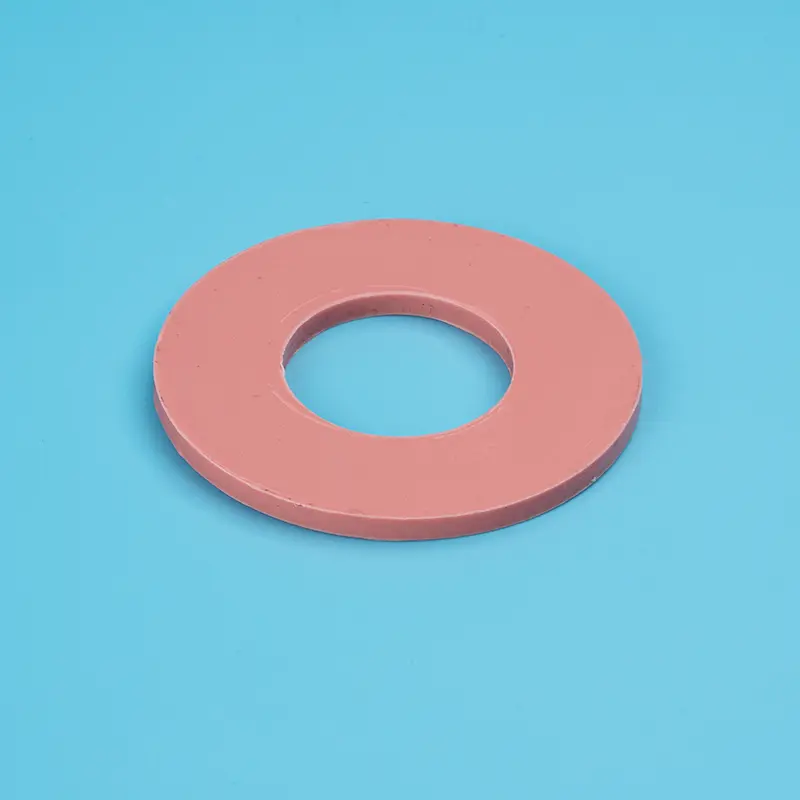

పరామితి |
వివరణ |
|
పూరకాలు |
సిలికాన్ డయాక్సైడ్ (SiO₂) |
|
ఉష్ణోగ్రత |
-180°C నుండి +200°C |
|
కీ ఫీచర్లు |
అద్భుతమైన క్రీప్ నిరోధకత, అధిక యాంత్రిక బలం, మంచి బోల్ట్ టార్క్ నిలుపుదల, తక్కువ పారగమ్యత |
|
ఉత్తమమైనది |
బలమైన ఆమ్లాలు (HF తప్ప), ద్రావకాలు, హైడ్రోకార్బన్లు, క్లోరిన్ సేవ, రసాయన ప్రాసెసింగ్ |
|
పరిమితి |
HF లేదా బలమైన క్షారానికి అనుకూలం కాదు |
|
రంగు |
ఫాన్, నారింజ |
|

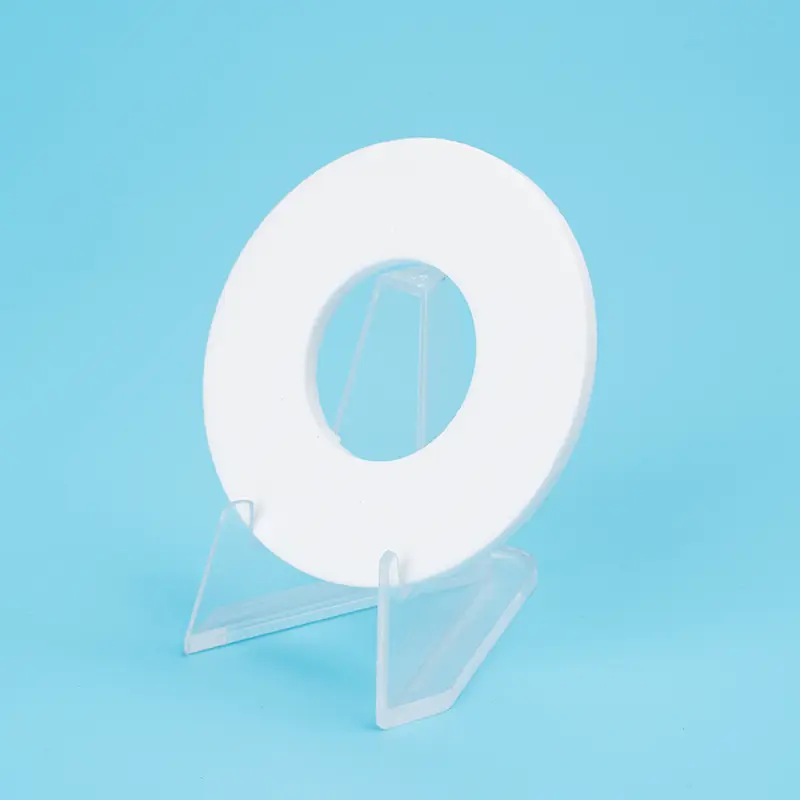

పరామితి |
వివరణ |
|
పూరకాలు |
బేరియం సల్ఫేట్ (BaSO₄) |
|
ఉష్ణోగ్రత |
-180°C నుండి +200°C |
|
సాంద్రత |
2.9-3.0 g/cm³ — నిండిన గ్రేడ్లలో అత్యధికం |
|
కీ ఫీచర్లు |
అత్యధిక సాంద్రత, అద్భుతమైన క్రీప్ నిరోధకత, ఉన్నతమైన కాస్టిక్ నిరోధకత, అధిక యాంత్రిక బలం |
|
ఉత్తమమైనది |
బలమైన కాస్టిక్స్ (NaOH, KOH), క్లోరిన్ సేవ, హైడ్రోఫ్లోరిక్ ఆమ్లం (HF), దూకుడు రసాయనాలు |
|
పరిమితి |
కరిగిన క్షార లోహాలు లేదా ఫ్లోరిన్ వాయువు కోసం కాదు |
|
రంగు |
తెలుపు, గోధుమ |
|
పరామితి |
వివరణ |
|
పూరకాలు |
హాలో గ్లాస్ మైక్రోస్పియర్స్ |
|
ఉష్ణోగ్రత |
-180°C నుండి +200°C |
|
రికవరీ |
≥32% (కొన్ని గ్రేడ్లలో 55.8% వరకు) |
|
కీ ఫీచర్లు |
తక్కువ సాంద్రత, అద్భుతమైన కంప్రెసిబిలిటీ మరియు కన్ఫార్మబిలిటీ, పెళుసుగా ఉండే అంచులు, తక్కువ టార్క్ సీలింగ్ను రక్షిస్తుంది |
|
ఉత్తమమైనది |
గాజుతో కప్పబడిన అంచులు, పెళుసుగా ఉండే అంచులు, తక్కువ టార్క్ సీలింగ్, కాస్టిక్స్, బలమైన ఆమ్లాలు |
|
పరిమితి |
HFకి అనుకూలం కాదు |
|
రంగు |
నీలం, తెలుపు |
|
పరామితి |
వివరణ |
|
మెటీరియల్ |
మైక్రో-పోరస్ నిర్మాణంతో 100% విస్తరించిన PTFE |
|
ఉష్ణోగ్రత |
-196°C నుండి +200°C |
|
కంప్రెసిబిలిటీ |
~38% |
|
రికవరీ |
~14% |
|
కీ ఫీచర్లు |
కఠినమైన ఉపరితలాలకు అద్భుతమైన అనుగుణ్యత, చల్లని ప్రవాహం లేదు, తక్కువ టార్క్ సీలింగ్, FDA కంప్లైంట్ |
|
ఉత్తమమైనది |
దెబ్బతిన్న లేదా సక్రమంగా లేని అంచులు, గాజుతో కప్పబడిన అంచులు, తక్కువ టార్క్ అప్లికేషన్లు, ఆహారం/ఫార్మా |
|
పరిమితి |
నిండిన గ్రేడ్ల కంటే తక్కువ ఒత్తిడి రేటింగ్ |
|
రంగు |
తెలుపు |
|
టైప్ చేయండి |
నిర్మాణం |
ఉత్తమమైనది |
ఒత్తిడి |
|
V-రకం (స్లిట్) |
బయటి అంచు నుండి లోపలి బోర్ వరకు PTFE జాకెట్ స్లిట్, సాఫ్ట్ ఫిల్లర్ చొప్పించబడింది |
అల్ప పీడనం, సాధారణ రసాయనం, DN15-DN500 |
4.0 MPa వరకు |
|
L-రకం (యంత్రం) |
స్క్వేర్ క్రాస్-సెక్షన్, మెషిన్డ్, చీలిక లేదు |
మధ్యస్థ-అధిక ఒత్తిడి, క్లిష్టమైన సేవ |
5.0 MPa వరకు |
|
U-రకం (మడత) |
PTFE టేప్ ముడుచుకున్న మరియు వేడి-సీల్డ్, పెద్ద వ్యాసం |
పెద్ద వ్యాసం కలిగిన అంచులు (DN350+), అధిక విశ్వసనీయత |
అత్యధికం |
పూరక ఎంపికలు: ఫ్లెక్సిబుల్ గ్రాఫైట్, కంప్రెస్డ్ ఆస్బెస్టాస్-ఫ్రీ (CAF) ఫైబర్, రబ్బరు (EPDM, Viton), గ్లాస్ ఫైబర్
|
ఫీచర్ |
వర్జిన్ PTFE |
గాజు-నిండిన |
సిలికా-నిండిన |
బేరియం సల్ఫేట్ |
ePTFE |
|
రసాయన నిరోధకత |
★★★★★ pH 0-14 |
★★★★☆ HF/క్షారానికి కాదు |
★★★★☆ HF/క్షారానికి కాదు |
★★★★☆ కరిగిన లోహాల కోసం కాదు |
★★★★★ pH 0-14 |
|
క్రీప్ రెసిస్టెన్స్ |
★★☆☆☆ |
★★★★☆ |
★★★★★ |
★★★★★ |
★★★★☆ |
|
వేర్ రెసిస్టెన్స్ |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
|
అనుకూలత |
★★☆☆☆ |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
★★★★★ |
|
FDA కంప్లైంట్ |
✅ అవును |
❌ లేదు |
❌ లేదు |
✅ అవును |
✅ అవును |
|
ధర (ప్రారంభ) |
$ |
$$ |
$$ |
$$$ |
$$$ |
|
డిమాండ్ సేవలో సేవా జీవితం |
6-12 నెలలు |
3-5 సంవత్సరాలు |
3-5 సంవత్సరాలు |
3-5 సంవత్సరాలు |
2-3 సంవత్సరాలు |
|
ఉత్తమమైనది |
స్వచ్ఛత, స్వచ్ఛమైన రసాయనాలు |
అబ్రాసివ్స్, అధిక పీడనం |
ఆమ్లాలు, ద్రావకాలు, క్లోరిన్ |
కాస్టిక్స్, HF |
దెబ్బతిన్న అంచులు, తక్కువ టార్క్ |
|
మీ సేవ అయితే... |
ఎంచుకోండి... |
ఎందుకు |
ROI |
|
శుభ్రమైన రసాయనాలు, ఆహారం/ఫార్మా, FDA సమ్మతి |
వర్జిన్ PTFE |
యూనివర్సల్ కెమికల్ రెసిస్టెన్స్, FDA కంప్లైంట్ |
క్లీన్ సర్వీస్ కోసం అతి తక్కువ ధర |
|
రాపిడి మీడియా, స్లర్రీలు, అధిక పీడనం |
గాజుతో నిండిన PTFE |
అబ్రాసివ్లలో 3-5 రెట్లు ఎక్కువ కాలం ఉంటుంది |
తక్కువ భర్తీ |
|
బలమైన ఆమ్లాలు, ద్రావకాలు, క్లోరిన్, క్రయోజెనిక్ |
సిలికా-నిండిన PTFE |
అద్భుతమైన క్రీప్ నిరోధకత + రసాయన అనుకూలత |
ఎక్కువ కాలం సీల్ లైఫ్, తక్కువ రీ-టార్కింగ్ |
|
బలమైన కాస్టిక్స్, HF సేవ, అధిక లోడ్ |
బేరియం సల్ఫేట్-నిండిన PTFE |
అత్యధిక సాంద్రత, ఉత్తమ కాస్టిక్ మరియు HF నిరోధకత |
సుపీరియర్ రసాయన నిరోధకత |
|
దెబ్బతిన్న అంచులు, గాజుతో కప్పబడిన అంచులు, తక్కువ టార్క్ |
ePTFE |
అక్రమాలకు అనుగుణంగా, పెళుసుగా ఉండే అంచులను రక్షిస్తుంది |
ఖరీదైన పరికరాలను రక్షిస్తుంది |
|
అల్ప పీడనం, ఖర్చు-చేతన, అసమాన అంచులు |
PTFE ఎన్వలప్ రబ్బరు పట్టీ |
ఆర్థిక, మంచి రసాయన నిరోధకత |
ఘన PTFE కంటే 30-50% తక్కువ |
|
పరిశ్రమ |
అప్లికేషన్ |
సిఫార్సు చేసిన గ్రేడ్ |
|
కెమికల్ ప్రాసెసింగ్ |
పైపు అంచులు, పంపులు, కవాటాలు, రియాక్టర్లు - ఆమ్లాలు, ద్రావకాలు, కాస్టిక్స్, క్లోరిన్ |
వర్జిన్, సిలికా నిండిన, బేరియం సల్ఫేట్ నిండిన |
|
ఫార్మాస్యూటికల్ |
స్టెరైల్ ప్రాసెసింగ్, API తయారీ, బయోఇయాక్టర్లు — FDA సమ్మతి |
వర్జిన్ PTFE (FDA గ్రేడ్) |
|
ఆహారం & పానీయం |
శానిటరీ కనెక్షన్లు, ఫిల్లింగ్ పరికరాలు - FDA సమ్మతి |
FDA-గ్రేడ్ వర్జిన్ లేదా ePTFE |
|
పెట్రోకెమికల్ |
పైప్లైన్ అంచులు, వాల్వ్ కనెక్షన్లు - హైడ్రోకార్బన్లు, H₂S |
సిలికాతో నిండిన, గాజుతో నిండినది |
|
గాజుతో కప్పబడిన పరికరాలు |
గాజుతో కప్పబడిన రియాక్టర్లు, నాళాలు - పెళుసుగా ఉండే అంచులు |
ePTFE, గ్లాస్ మైక్రోస్పియర్-ఫిల్డ్ |
|
సెమీకండక్టర్ |
అధిక స్వచ్ఛత రసాయన పంపిణీ |
వర్జిన్ PTFE (అధిక స్వచ్ఛత) |
|
పల్ప్ & పేపర్ |
డైజెస్టర్ అంచులు, స్టాక్ పంపులు |
గాజుతో నిండినది |
PTFE pH 0-14, ఆమ్లాలు, ఆల్కాలిస్, ద్రావకాలు, హైడ్రోకార్బన్లు, క్లోరిన్ మరియు మరిన్నింటిలో దాదాపు అన్ని రసాయనాలను నిరోధిస్తుంది.
-180°C నుండి +200°C వరకు నిరంతర సేవ, క్రయోజెనిక్ నుండి అధిక-ఉష్ణోగ్రత సేవ కోసం ఒక పదార్థం.
0.05-0.20 కంటే తక్కువ రాపిడి యొక్క గుణకం, స్వీయ-కందెన, అంచులపై దుస్తులు తగ్గిస్తుంది.
వర్జిన్ PTFE మరియు ఎంపిక చేసిన గ్రేడ్లు ఆహారం మరియు ఔషధ అనువర్తనాల కోసం FDA 21 CFR 177.1550 అవసరాలకు అనుగుణంగా ఉంటాయి.
ఉపరితలం మీడియా సంశ్లేషణ మరియు నిర్మాణాన్ని నిరోధిస్తుంది, సులభంగా శుభ్రపరచడం, కాలుష్య ప్రమాదాన్ని తగ్గిస్తుంది.
సరిగ్గా ఎంపిక చేయబడిన PTFE gaskets సంవత్సరాలుగా నమ్మదగిన సీలింగ్ను అందిస్తాయి, నిర్వహణ ఫ్రీక్వెన్సీ మరియు పనికిరాని సమయాన్ని తగ్గిస్తాయి.
A: వర్జిన్ PTFE యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14), అత్యల్ప ఘర్షణ మరియు FDA సమ్మతిని అందిస్తుంది, శుభ్రమైన రసాయనాలు, ఆహారం/ఫార్మా మరియు అధిక-స్వచ్ఛత అప్లికేషన్లకు ఉత్తమమైనది.
నింపిన PTFE (గ్లాస్, సిలికా, బేరియం సల్ఫేట్, కార్బన్) యాంత్రిక బలం, క్రీప్ రెసిస్టెన్స్ మరియు వేర్ రెసిస్టెన్స్ను జోడిస్తుంది, అధిక పీడనం, రాపిడి మీడియా మరియు డిమాండ్ చేసే సేవలకు ఉత్తమమైనది.
వర్జిన్ PTFE తక్కువ ముందస్తు ఖర్చు కావచ్చు, కానీ అది ప్రతి 6 నెలలకు విఫలమైతే, 3-5 సంవత్సరాల పాటు ఉండే ఒక నింపిన PTFE రబ్బరు పట్టీ మీకు 6-10 రీప్లేస్మెంట్లు + డౌన్టైమ్ + లేబర్ను ఆదా చేస్తుంది.
త్వరిత నియమం:
క్లీన్ సర్వీస్, FDA → వర్జిన్.
అబ్రాసివ్స్, అధిక పీడనం, డిమాండ్ → నిండి.
A: ఘన PTFE రబ్బరు పట్టీ అనేది ఒక-ముక్క స్వచ్ఛమైన లేదా నిండిన PTFE రబ్బరు పట్టీ, అధిక పీడన సేవ, గరిష్ట రసాయన స్వచ్ఛత మరియు పూరకం అవసరం లేని అప్లికేషన్లకు ఉత్తమమైనది.
PTFE ఎన్వలప్ రబ్బరు పట్టీకంప్రెసిబుల్ ఫిల్లర్ కోర్ను కప్పి ఉంచే PTFE జాకెట్ను కలిగి ఉంటుంది, ఇది తక్కువ నుండి మధ్యస్థ పీడన సేవ, గాజుతో కప్పబడిన అంచులు, అసమాన అంచులు మరియు అనుగుణత అవసరమయ్యే అప్లికేషన్లకు ఉత్తమమైనది.
త్వరిత నియమం:
అధిక పీడనం, రసాయన స్వచ్ఛత → ఘన PTFE.
తక్కువ-మధ్యస్థ పీడనం, అనుకూలత, స్థితిస్థాపకత → ఎన్వలప్ రబ్బరు పట్టీ.
ధర: ఎన్వలప్ రబ్బరు పట్టీలు అదే పరిమాణంలో ఘన PTFE కంటే 30-50% తక్కువ ధర.
జ:ఉష్ణోగ్రత: -180°C నుండి +200°C.
ఒత్తిడి: 10.0 MPa వరకు ఘన, 2.5-5.0 MPa వరకు ఎన్వలప్.
రసాయన: pH 0-14, కరిగిన క్షార లోహాలు లేదా మౌళిక ఫ్లోరిన్తో అనుకూలంగా లేదు.
పూరకాన్ని బట్టి రసాయన పరిమితులు మారుతూ ఉంటాయి:
గాజుతో నిండిన/సిలికాతో నిండినవి: HF లేదా బలమైన క్షారానికి కాదు
బేరియం సల్ఫేట్ నిండినది: కరిగిన క్షార లోహాలకు కాదు.
మూడు సాధారణ తప్పులు:
(1) మీ మీడియా కోసం తప్పు గ్రేడ్ని ఉపయోగించడం: ఎంపికకు ముందు రసాయన అనుకూలతను ధృవీకరించండి.
(2) ఓవర్ బిగించడం: PTFE మృదువైనది; అధిక కుదింపు చల్లని ప్రవాహం మరియు లీకేజీకి కారణమవుతుంది. టార్క్ రెంచ్ ఉపయోగించండి.
(3) సిఫార్సు చేయబడిన పీడనం కంటే ఎక్కువ కవరు రబ్బరు పట్టీలను ఉపయోగించడం: 2.5 MPa పైన, ఎన్వలప్ వికృతం కావచ్చు లేదా విఫలం కావచ్చు. అధిక ఒత్తిడి కోసం ఘన PTFE ఉపయోగించండి.
