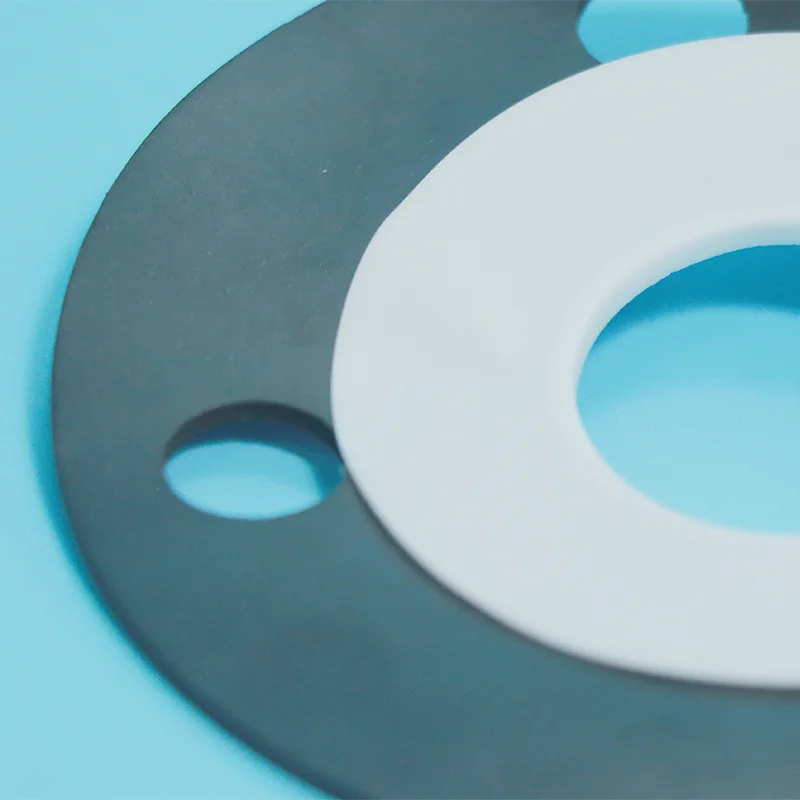

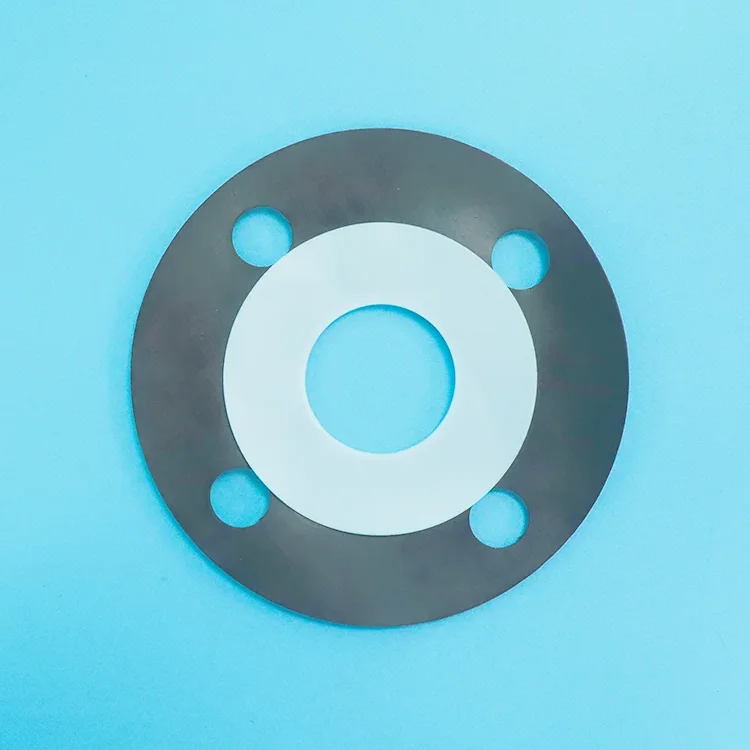

టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీ

టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీ PTFE బ్లాక్ నుండి ఒక చతురస్రాకార క్రాస్-సెక్షన్‌లో తయారు చేయబడుతుంది, పూరక కోర్‌ను చీలిక లేకుండా పూర్తిగా కలుపుతుంది. టైప్ A కంటే మెరుగైన సీలింగ్ సమగ్రత. ఘన PTFE కంటే తక్కువ ధర.

టైఫ్నోకు మీ ఫ్లేంజ్ సైజ్ మరియు మీడియాను పంపండి, మేము ఒక ప్రొఫెషనల్ తయారీదారు మరియు అనుకూలీకరించిన పరిష్కారాలను అందించగలము.

టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీ అంటే ఏమిటి?

టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీలో PTFE బయటి జాకెట్‌ను కలిగి ఉంటుంది, ఇది ఘనమైన PTFE బ్లాక్ లేదా షీట్ నుండి తయారు చేయబడుతుంది, ఇది పూర్తిగా సాఫ్ట్ ఫిల్లర్ కోర్‌ను కప్పి ఉంచుతుంది. టైప్ A వలె కాకుండా (ఇది బయటి అంచు నుండి చీలికను కలిగి ఉంటుంది), టైప్ B ఒక చదరపు క్రాస్-సెక్షన్‌తో మెషిన్ చేయబడింది మరియు చీలిక లేదు - పూరక కోర్ PTFE ఎన్వలప్‌లో పూర్తిగా మూసివేయబడుతుంది.

నిర్మాణం:

PTFE జాకెట్: PTFE బ్లాక్ లేదా షీట్ నుండి చతురస్రాకార క్రాస్-సెక్షన్‌లోకి మెషిన్ చేయబడింది, పూరక కోర్‌ను పూర్తిగా కలుస్తుంది

పూరక కోర్: నాన్-మెటాలిక్ మెటీరియల్ అంటే ఆస్బెస్టాస్ రబ్బరు షీట్, కంప్రెస్డ్ ఫైబర్ లేదా గ్రాఫైట్ కాంపోజిట్ షీట్

టైప్ B నిర్మాణం: మెషిన్డ్ స్క్వేర్ క్రాస్-సెక్షన్‌తో పూర్తి ఎన్వలప్, చీలిక లేదు, ఎక్స్‌పోజ్డ్ ఫిల్లర్ లేదు, మెరుగైన సీలింగ్ సమగ్రత

ముఖ్య లక్షణాలు:

చీలిక లేదు: PTFE జాకెట్‌లో ఫిల్లర్ కోర్ పూర్తిగా సీలు చేయబడింది, ఎటువంటి బలహీనమైన స్థానం లేదు

మెరుగైన సీలింగ్ సమగ్రత: టైప్ Aతో పోలిస్తే మెషిన్డ్ నిర్మాణం అత్యుత్తమ సీలింగ్ పనితీరును అందిస్తుంది

లోపలి వ్యాసం సరిపోలిక: అంతర్గత వ్యాసాన్ని ఫ్లేంజ్ బోర్‌తో సరిపోల్చడానికి మెషిన్ చేయవచ్చు, ప్రవాహ అల్లకల్లోలాన్ని నివారిస్తుంది మరియు కోతను తగ్గిస్తుంది

పోలిక & ఎంపిక గైడ్

టైప్ A vs టైప్ B vs టైప్ C vs సాలిడ్ PTFE

త్వరిత ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

సాంకేతిక లక్షణాలు

టైప్ B PTFE ఎన్వలప్ గాస్కెట్ ప్రాపర్టీస్

అందుబాటులో ఉన్న పూరక ఎంపికలు

కేస్ స్టడీ

షాంఘైలోని ఒక పెద్ద పెట్రోకెమికల్ ప్లాంట్‌లో, ఇథిలీన్ క్రాకర్ గ్యాస్ కంప్రెసర్ (క్లాస్ 300) యొక్క అవుట్‌లెట్ పైప్‌లైన్ వాల్వ్ H₂S-కలిగిన సేవా పరిస్థితులలో తినివేయు మీడియా, అధిక ఉష్ణోగ్రతలు, పీడన హెచ్చుతగ్గులు మరియు తరచుగా ప్రారంభ-స్టాప్ సైకిళ్లకు గురికావడం ద్వారా నిర్వహించబడుతుంది. వైండింగ్ మెటీరియల్స్ మరియు ఫిల్లర్ కాంపోనెంట్స్ తుప్పు పట్టడం, లీకేజీ ప్రమాదాలను సృష్టించడం మరియు నిర్వహణ అవసరాలు పెరగడం వల్ల ఒరిజినల్ స్పైరల్ గాయం గాస్కెట్‌లు దీర్ఘకాల ఆపరేషన్ సమయంలో సీలింగ్ పనితీరును క్రమంగా కోల్పోయాయి.

ఈ సవాళ్లను పరిష్కరించడానికి, ప్లాంట్ ఇప్పటికే ఉన్న రబ్బరు పట్టీలను టైప్ B PTFE-ఎన్‌క్యాప్సులేటెడ్ గాస్కెట్‌లతో భర్తీ చేసింది. పూర్తిగా PTFE-జాకెట్‌తో కూడిన ఫ్లెక్సిబుల్ ఫిల్లర్ కోర్‌ని కలిగి ఉన్న ఈ డిజైన్ H₂S, యాసిడ్‌లు, ఆల్కాలిస్ మరియు ఇతర దూకుడు రసాయనాలకు అద్భుతమైన ప్రతిఘటనను అందిస్తుంది, అదే సమయంలో ప్రక్రియ మాధ్యమం మరియు అంతర్గత పూరక పదార్థం మధ్య ప్రత్యక్ష సంబంధాన్ని నిరోధిస్తుంది. కంప్రెసిబుల్ కోర్ మెరుగైన రికవరీ పనితీరును అందిస్తుంది, ఆపరేషన్ సమయంలో ఫ్లాంజ్ అసమానతలు మరియు ఒత్తిడి హెచ్చుతగ్గుల కోసం రబ్బరు పట్టీని భర్తీ చేయడానికి అనుమతిస్తుంది.

ఇన్‌స్టాలేషన్ తర్వాత, ఇథిలీన్ క్రాకర్ గ్యాస్ కంప్రెసర్ అవుట్‌లెట్ వాల్వ్ అప్లికేషన్‌లో టైప్ B PTFE-ఎన్‌క్యాప్సులేటెడ్ గాస్కెట్‌లు స్థిరమైన సీలింగ్ పనితీరును సాధించాయి. 4-సంవత్సరాల టర్న్‌అరౌండ్ సైకిల్‌లో, సిస్టమ్ సున్నా లీకేజీని నిర్వహించింది, పెట్రోకెమికల్ సీలింగ్ అప్లికేషన్‌లను డిమాండ్ చేయడంలో పెట్రోకెమికల్ సీలింగ్ అప్లికేషన్‌లను డిమాండ్ చేయడంలో మరియు కార్యాచరణ భద్రతను మెరుగుపరచడంలో PTFE-ఎన్‌క్యాప్సులేటెడ్ గాస్కెట్ టెక్నాలజీ యొక్క దీర్ఘకాలిక విశ్వసనీయతను ప్రదర్శిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q: టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీ అంటే ఏమిటి మరియు నేను దానిని ఎప్పుడు ఉపయోగించాలి?

A: టైప్ B PTFE ఎన్వలప్ రబ్బరు పట్టీ అనేది చతురస్రాకార క్రాస్-సెక్షన్‌తో కూడిన మెషిన్డ్ PTFE జాకెట్, చీలిక లేకుండా సాఫ్ట్ ఫిల్లర్ కోర్‌ను పూర్తిగా కలుపుతుంది. పూర్తి ఎన్వలప్ టైప్ A (స్లిట్ టైప్)తో పోలిస్తే ఉన్నతమైన సీలింగ్ సమగ్రతను అందిస్తుంది, బహిర్గతమైన పూరక కోర్ లేదు, సంభావ్య బలహీన పాయింట్ లేదు. ఫ్లోంజ్ బోర్‌కు సరిపోయేలా లోపలి వ్యాసాన్ని మెషిన్ చేయవచ్చు, ప్రవాహ అల్లకల్లోలం నిరోధిస్తుంది.

ఉన్నప్పుడు టైప్ B ఉపయోగించండి: మీడియం-టు-హై ప్రెజర్ కారోసివ్ సర్వీస్ (5.0 MPa వరకు) కోసం మీకు టైప్ A కంటే మెరుగైన సీలింగ్ విశ్వసనీయత అవసరం కానీ సాలిడ్ PTFE కోసం చెల్లించాల్సిన అవసరం లేదు.

టైప్ Bని ఎప్పుడు ఉపయోగించకూడదు: అల్ప పీడనం, ఖర్చు-సెన్సిటివ్ అప్లికేషన్‌లు టైప్ A సరిపోతాయి. అధిక పీడనం లేదా పెద్ద వ్యాసం కలిగిన సేవ కోసం, టైప్ Cని పరిగణించండి. అంతిమ రసాయన స్వచ్ఛత మరియు పారగమ్య ప్రమాదం లేకుండా, ఘన PTFEని పరిగణించండి.

Q: టైప్ B వర్సెస్ ఘన PTFE రబ్బరు పట్టీ, నేను దేనిని ఎంచుకోవాలి?

A: రకం B (ఎన్వలప్) PTFE జాకెట్ నుండి రసాయన నిరోధకతను ఫిల్లర్ కోర్ నుండి కంప్రెసిబిలిటీతో, ఘనమైన PTFE కంటే తక్కువ ఖర్చుతో అందిస్తుంది.

అయితే, కాలక్రమేణా PTFE జాకెట్ ద్వారా మీడియా వ్యాప్తి చెందితే ఫిల్లర్ కోర్‌పై దాడి చేయవచ్చు. సాలిడ్ PTFE రబ్బరు పట్టీ గరిష్ట రసాయన నిరోధకత మరియు స్వచ్ఛతను అందిస్తుంది, పూరక కోర్ లేదు, పారగమ్య ప్రమాదం లేదు.

కానీ ఇది గణనీయంగా ఎక్కువ ఖర్చవుతుంది మరియు తక్కువ స్థితిస్థాపకంగా ఉంటుంది (స్ప్రింగ్-బ్యాక్ అందించడానికి పూరక కోర్ లేదు).

త్వరిత నియమం:

మధ్యస్థ పీడనం, ఖర్చు-చేతన, తినివేయు సేవ → రకం B.

అధిక పీడనం, అల్ట్రాపుర్, క్లిష్టమైన సేవ, పారగమ్య ప్రమాదం ఆమోదయోగ్యం కాదు → ఘన PTFE.

ప్ర: పరిమితులు ఏమిటి మరియు అత్యంత సాధారణ తప్పులు ఏమిటి?

జ: ఉష్ణోగ్రత: +200°C వరకు.

ఒత్తిడి: 5.0 MPa వరకు (50 బార్).

రసాయన: pH 0-14 సార్వత్రిక నిరోధకత, అధిక ఉష్ణోగ్రతల వద్ద కరిగిన క్షార లోహాలు లేదా మౌళిక ఫ్లోరిన్‌తో అనుకూలంగా లేదు. PTFE కాలక్రమేణా కొన్ని రసాయనాలు (నైట్రిక్ యాసిడ్, క్లోరిన్, ఇథిలీన్ ఆక్సైడ్) ద్వారా వ్యాప్తి చెందుతుంది.

సాధారణ తప్పులు:

(1) మీడియా PTFEని వ్యాప్తి చేసే అప్లికేషన్‌లలో టైప్ Bని ఉపయోగించడం: కొన్ని రసాయనాలు PTFE ద్వారా కాలక్రమేణా వ్యాప్తి చెందుతాయి మరియు పూరక కోర్‌పై దాడి చేస్తాయి, గ్యాస్‌కెట్‌లను క్రమం తప్పకుండా భర్తీ చేయవచ్చు లేదా ఘనమైన PTFE రబ్బరు పట్టీలను ఉపయోగించవచ్చు.

(2) అతిగా బిగించడం: అధిక కుదింపు PTFE జాకెట్‌ను దెబ్బతీస్తుంది, నియంత్రిత టార్క్‌ని ఉపయోగించండి.

(3) తప్పు పరిమాణ ఎంపిక: A మరియు B రకాలు DN500 వరకు పరిమాణాల కోసం సిఫార్సు చేయబడ్డాయి, పెద్ద వ్యాసాల కోసం, టైప్ C ప్రాధాన్యత ఇవ్వబడుతుంది.
