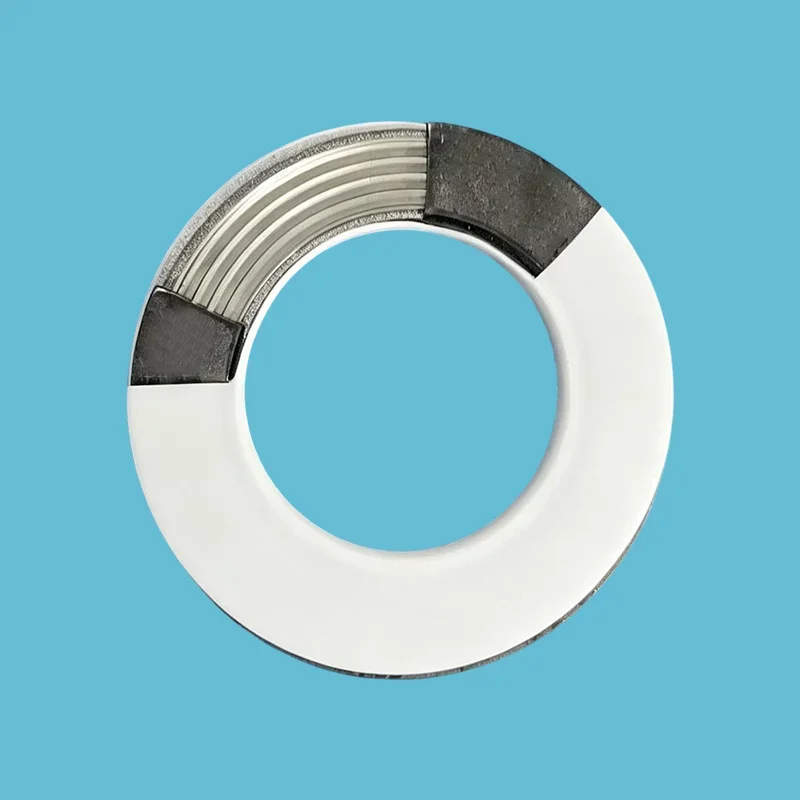

గ్లాస్-లైన్డ్ ఫ్లాంజ్ కోసం PTFE ఎన్వలప్ రబ్బరు పట్టీ

అధిక సీటింగ్ లోడ్లు అవసరమయ్యే ప్రామాణిక PTFE రబ్బరు పట్టీల వలె కాకుండా, గ్లాస్-లైన్డ్ ఫ్లాంజ్‌ల కోసం PTFE ఎన్వలప్ గ్యాస్‌కెట్ తక్కువ బోల్ట్ ఒత్తిడితో సమర్థవంతమైన ముద్రను సాధించడానికి రూపొందించబడింది. ఈ ఉత్పత్తి డి డైట్రిచ్ ప్రాసెస్ సిస్టమ్స్ మరియు ప్ఫాడ్లర్ వంటి తయారీదారుల నుండి గాజుతో కప్పబడిన రియాక్టర్‌లు, నాళాలు మరియు పైపింగ్ సిస్టమ్‌లకు, అలాగే ఇతర ప్రామాణిక గాజుతో కప్పబడిన ఫ్లాంజ్ డిజైన్‌లకు అనుకూలంగా ఉంటుంది.

గ్లాస్-లైన్డ్ ఫ్లాంజ్‌లను ఏది విభిన్నంగా చేస్తుంది?

గ్లాస్-లైన్డ్ (గాజు-పూత) ఉక్కు అంచులు రసాయన ప్రాసెసింగ్ పరికరాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి ఎందుకంటే అవి దూకుడు మీడియాకు వ్యతిరేకంగా అద్భుతమైన తుప్పు నిరోధకతను అందిస్తాయి. అయినప్పటికీ, గాజు పూత ప్రక్రియ ప్రత్యేకమైన సీలింగ్ ఇబ్బందులను సృష్టిస్తుంది. ఫ్లాంజ్ ఉపరితలం తరచుగా అసమానంగా మరియు ఉంగరాలగా ఉంటుంది, అయితే గాజు పొర కూడా పెళుసుగా మరియు అధిక బిగుతు శక్తికి సున్నితంగా ఉంటుంది.

సీలింగ్ సవాలు:

1. సక్రమంగా లేని అంచు ఉపరితలం: అసమాన గ్లాస్-పూతతో కూడిన ఉపరితలం సాంప్రదాయ రబ్బరు పట్టీలు పూర్తి పరిచయం మరియు నమ్మదగిన సీలింగ్‌ను సాధించడం కష్టతరం చేస్తుంది.

2. పెళుసు గాజు లైనింగ్: అధిక బోల్ట్ టార్క్ గాజు పొరను దెబ్బతీస్తుంది లేదా పగులగొడుతుంది, ఇది ఖరీదైన మరమ్మతులు మరియు పరికరాల పనికిరాని సమయానికి దారితీస్తుంది.

3. పరిమిత బోల్ట్ లోడ్ సామర్థ్యం: గాజుతో కప్పబడిన అంచులు లోహపు అంచుల వలె అదే బిగుతు శక్తులను తట్టుకోలేవు, తక్కువ కుదింపు శక్తితో మెరుగైన అనుకూలత కలిగిన రబ్బరు పట్టీ అవసరం.

4. రసాయన నిరోధక అవసరాలు: సీలింగ్ పదార్థం క్షీణత లేకుండా ఆమ్లాలు, ఆల్కాలిస్, ద్రావకాలు మరియు ఇతర తినివేయు ప్రక్రియ మాధ్యమాలను తట్టుకోవాలి.

ఎందుకు PTFE ఎన్వలప్ రబ్బరు పట్టీ?

పోలిక మరియు ఎంపిక గైడ్

PTFE ఎన్వలప్ vs ePTFE టేప్ vs స్టాండర్డ్ PTFE: గ్లాస్-లైన్డ్ ఫ్లాంజ్‌ల కోసం

త్వరిత ఎంపిక గైడ్

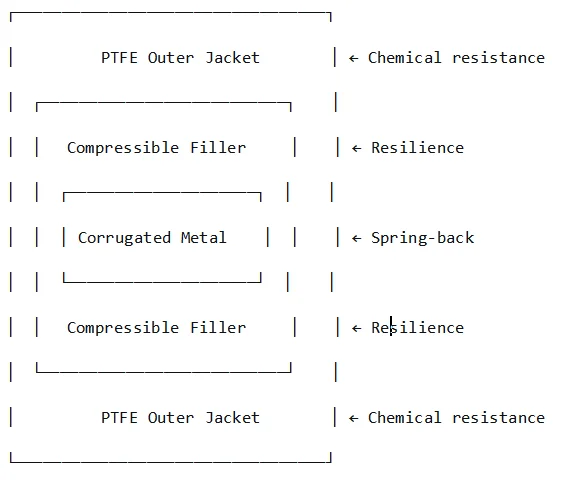

విలక్షణమైన నిర్మాణం

గ్లాస్-లైన్డ్ ఫ్లాంజ్ కోసం ఆధునిక PTFE ఎన్వలప్ గ్యాస్‌కెట్ తరచుగా రెండు వైపులా కంప్రెసిబుల్ ఫిల్లర్ లేయర్‌లతో ముడతలు పెట్టిన మెటల్ ఇన్సర్ట్‌ను కలిగి ఉంటుంది, పూర్తిగా PTFEలో కప్పబడి ఉంటుంది:

సాంకేతిక లక్షణాలు

గ్లాస్-లైన్డ్ ఫ్లాంజ్ ఎన్వలప్ గ్యాస్కెట్ ప్రాపర్టీస్

అందుబాటులో ఉన్న కోర్ మెటీరియల్స్

కేస్ స్టడీ

అన్హుయ్‌లోని API ఇంటర్మీడియట్ తయారీ కర్మాగారంలో, ఆమ్ల ప్రక్రియ పరిస్థితులలో గాజుతో కప్పబడిన స్వేదనం నౌకను నిర్వహించడం జరిగింది. దీర్ఘ-కాల సేవ సమయంలో, గాజుతో కప్పబడిన ఫ్లాంజ్ ఉపరితలంపై గీతలు అభివృద్ధి చెందాయి, సాంప్రదాయ రబ్బరు పట్టీలు సరైన సీలింగ్ పరిచయాన్ని సాధించకుండా నిరోధించాయి. యాసిడ్ మీడియా క్రమంగా దెబ్బతిన్న ప్రాంతం గుండా చొచ్చుకొనిపోయి లోహపు ఉపరితలానికి చేరుకుంది, దీనివల్ల గాజు పొర క్రింద తుప్పు పట్టింది. క్షీణత లీకేజీ ప్రమాదాలను పెంచింది మరియు అకాల పరికరాల వైఫల్యాన్ని బెదిరించింది, సంభావ్య భర్తీ ఖర్చులు RMB 200,000 కంటే ఎక్కువ.

ఈ సమస్యను పరిష్కరించడానికి, గ్లాస్-లైన్డ్ ఫ్లాంజ్-నిర్దిష్ట ఎన్‌క్యాప్సులేటెడ్ రబ్బరు పట్టీ వ్యవస్థాపించబడింది. పెళుసుగా మరియు అసమానమైన గాజుతో కప్పబడిన ఫ్లాంజ్ ఉపరితలాల కోసం రూపొందించబడింది, రబ్బరు పట్టీ ఒక రసాయనికంగా నిరోధక PTFE జాకెట్‌ను సౌకర్యవంతమైన కోర్ నిర్మాణంతో మిళితం చేస్తుంది.

PTFE పొర యాసిడ్ వ్యాప్తి మరియు తుప్పు నుండి అద్భుతమైన రక్షణను అందిస్తుంది, అయితే కంప్రెసిబుల్ కోర్ అధిక బోల్ట్ టార్క్ అవసరం లేకుండా చిన్న అంచు గీతలు మరియు ఉపరితల అసమానతలను భర్తీ చేయడానికి ఉన్నతమైన రికవరీ పనితీరును అందిస్తుంది, గాజు లైనింగ్‌ను మరింత దెబ్బతినకుండా రక్షించడంలో సహాయపడుతుంది.

పునఃస్థాపన తర్వాత, గాజుతో కప్పబడిన స్వేదనం నౌక స్థిరమైన సీలింగ్ పనితీరును మరియు పొడిగించిన సేవా జీవితాన్ని సాధించింది, పరికరాల రీప్లేస్‌మెంట్ ఖర్చులలో సుమారుగా RMB 200,000ని తప్పించింది. ఈ అప్లికేషన్ లీకేజీని నిరోధించడంలో, నిర్వహణ ఖర్చులను తగ్గించడంలో మరియు ఫార్మాస్యూటికల్ మరియు ఫైన్ కెమికల్ ప్రాసెసింగ్ పరిసరాలలో పరికరాల విశ్వసనీయతను మెరుగుపరచడంలో గ్లాస్-లైన్డ్ ఫ్లాంజ్-స్పెసిఫిక్ ఎన్‌క్యాప్సులేటెడ్ రబ్బరు పట్టీల ప్రభావాన్ని ప్రదర్శిస్తుంది.

నాణ్యత హామీ

100% వర్జిన్ PTFE రెసిన్ — స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్

గ్లాస్-ఫ్రెండ్లీ డిజైన్ — తక్కువ టార్క్ సీలింగ్ పెళుసుగా ఉండే ఉపరితలాలను రక్షిస్తుంది

బ్రాండ్ అనుకూలత — De Dietrich, Pfaudler మరియు అన్ని ప్రామాణిక గాజుతో కప్పబడిన ఫ్లాంజ్ పరిమాణాలు

పూర్తి ట్రేస్‌బిలిటీ — అభ్యర్థనపై మెటీరియల్ సర్టిఫికెట్‌లు అందుబాటులో ఉంటాయి

TA-Luft కంప్లైంట్ — ఫ్యుజిటివ్ ఎమిషన్స్ కంట్రోల్ (గ్రేడ్‌లను ఎంచుకోండి

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — ఆహారం మరియు ఫార్మాస్యూటికల్ అప్లికేషన్‌లు

లీడ్ టైమ్ — ప్రామాణిక పరిమాణాలు 5-10 రోజులు; అనుకూల పరిమాణాలు 10-15 రోజులు

తరచుగా అడిగే ప్రశ్నలు

ప్ర: గాజుతో కప్పబడిన అంచులకు ప్రత్యేక రబ్బరు పట్టీలు ఎందుకు అవసరం?

A: గ్లాస్‌తో కప్పబడిన అంచులు ఫ్లాట్‌గా ఉండవు: గాజు పూత ప్రక్రియ కారణంగా అవి ఉంగరాల, అసమాన ఉపరితలాలను కలిగి ఉంటాయి.

ప్రామాణిక PTFE gaskets అనుగుణంగా అధిక బోల్ట్ టార్క్ అవసరం: ఇది పెళుసు గాజు పొర పగుళ్లు. PTFE యొక్క రసాయన ప్రతిఘటనను అందించేటప్పుడు తక్కువ టార్క్ వద్ద సంపీడన కోర్లతో కూడిన ప్రత్యేక ఎన్వలప్ రబ్బరు పట్టీలు, పెళుసుగా ఉండే గాజు ఉపరితలాలను రక్షిస్తాయి.

తప్పుడు రబ్బరు పట్టీని ఉపయోగించడం కోసం అయ్యే ఖర్చు: పగిలిన గాజుతో కప్పబడిన ఫ్లాంజ్ రిపేర్ చేయడానికి $5,000+ ఖర్చవుతుంది, దానితో పాటు ప్రొడక్షన్ డౌన్‌టైమ్.

ప్ర: డి డైట్రిచ్ మరియు ప్ఫాడ్లర్ గ్లాస్-లైన్డ్ ఫ్లేంజ్‌ల కోసం ఏ రబ్బరు పట్టీ బాగా పని చేస్తుంది?

A: PTFE ఎన్వలప్ రబ్బరు పట్టీలు De Dietrich, Pfaudler మరియు అన్ని ప్రధాన గాజుతో కప్పబడిన పరికరాల బ్రాండ్‌లకు ప్రామాణిక సీలింగ్ పరిష్కారం. ప్రతి తయారీదారు యొక్క అంచు కొలతలకు సరిపోయే అన్ని ప్రామాణిక పరిమాణాలలో అందుబాటులో ఉంటుంది. తీవ్రమైన ఉంగరాల ఉపరితలాలు లేదా పెద్ద వ్యాసాల కోసం (DN600+), ePTFE టేప్ కూడా డి డైట్రిచ్ ద్వారా ఆమోదించబడింది.

కీ తక్కువ టార్క్ ఇన్‌స్టాలేషన్, గ్లాస్-లైన్డ్ ఫ్లేంజ్‌లకు సాధారణంగా 50-70% స్టాండర్డ్ బోల్ట్ టార్క్ అవసరం.

త్వరిత నియమం:

ప్రామాణిక అంచులు → ఎన్వలప్ రబ్బరు పట్టీ.

తీవ్రమైన అక్రమాలు → ePTFE టేప్.

మేము అన్ని ప్రధాన గ్లాస్-లైన్డ్ ఎక్విప్‌మెంట్ బ్రాండ్‌లకు గాస్‌కెట్‌లను సరఫరా చేస్తాము, కోట్ కోసం మీ ఎక్విప్‌మెంట్ బ్రాండ్ మరియు ఫ్లాంజ్ పరిమాణాన్ని పంపుతాము.

ప్ర: పరిమితులు ఏమిటి — మరియు అత్యంత సాధారణ తప్పులు?

జ: ఉష్ణోగ్రత: -180°C నుండి +200°C (ప్రామాణిక గ్రేడ్‌లు).

ఒత్తిడి: 1.0 MPa వరకు (10 బార్).

రసాయన: pH 0-14 — PTFE జాకెట్ సార్వత్రిక నిరోధకతను అందిస్తుంది.

మూడు సాధారణ తప్పులు:

(1) అతిగా బిగించడం: గాజు అంచు దెబ్బతినడానికి అత్యంత సాధారణ కారణం. క్రమాంకనం చేసిన టార్క్ రెంచ్‌ని ఉపయోగించండి మరియు ఫ్లాంజ్ తయారీదారు యొక్క స్పెసిఫికేషన్‌లను అనుసరించండి.

(2) తప్పు రబ్బరు పట్టీ మందం: రబ్బరు పట్టీ మందం కొలిచిన ఫ్లాంజ్ గ్యాప్ కంటే 4-5 రెట్లు ఉండాలి.

(3) ప్రామాణిక PTFE రబ్బరు పట్టీలను ఉపయోగించడం: వాటికి అధిక టార్క్ అవసరం మరియు గాజును పగులగొడుతుంది. మేము ప్రతి ఆర్డర్‌తో ఇన్‌స్టాలేషన్ స్పెసిఫికేషన్‌లను చేర్చుతాము. వాటిని అనుసరించండి. లీక్‌లు లేవు. గాజు నష్టం లేదు. ఊహ లేదు.
