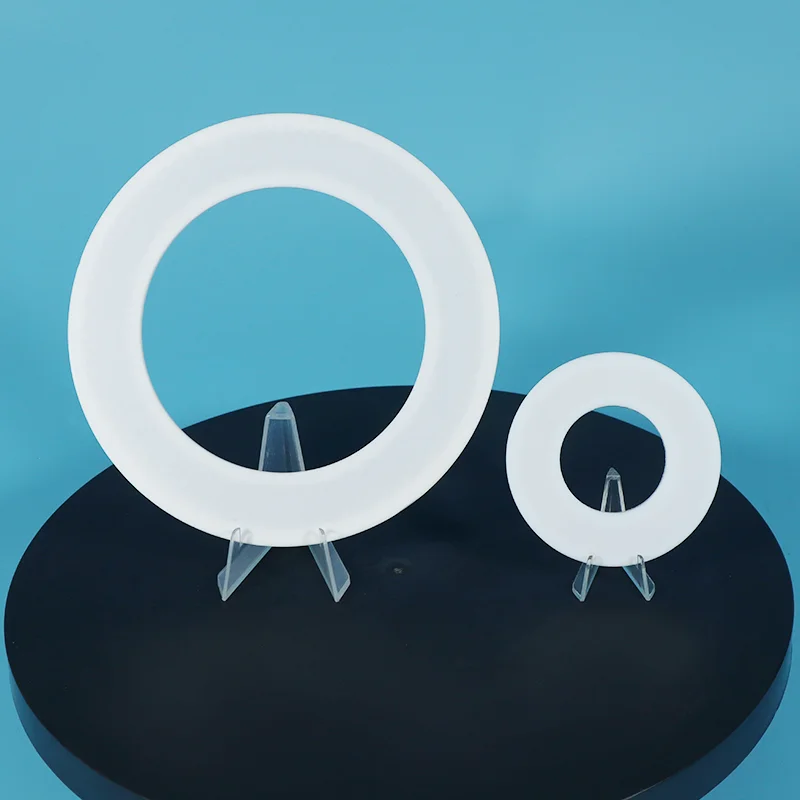

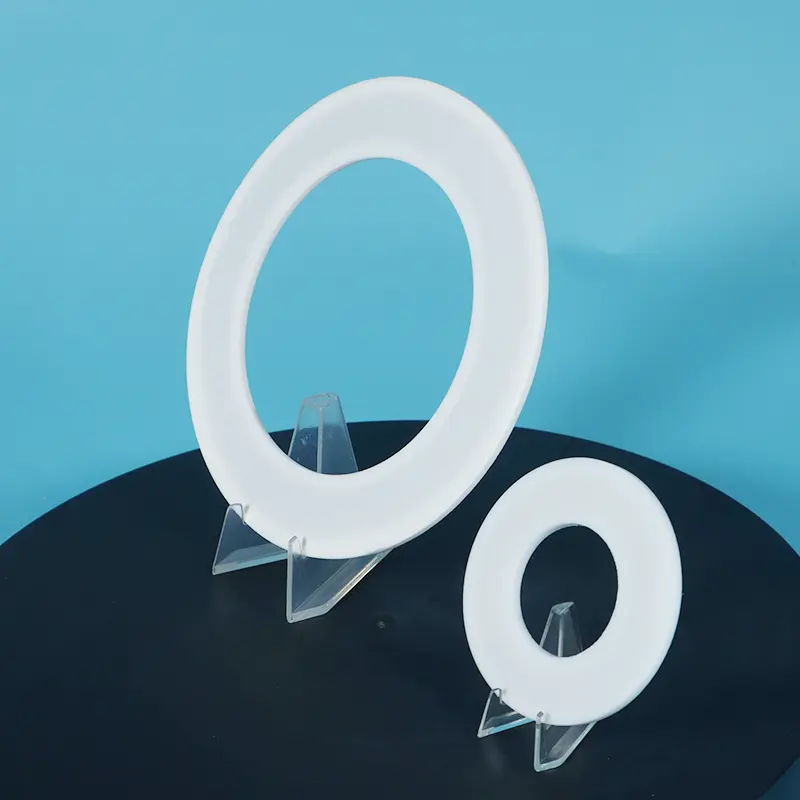

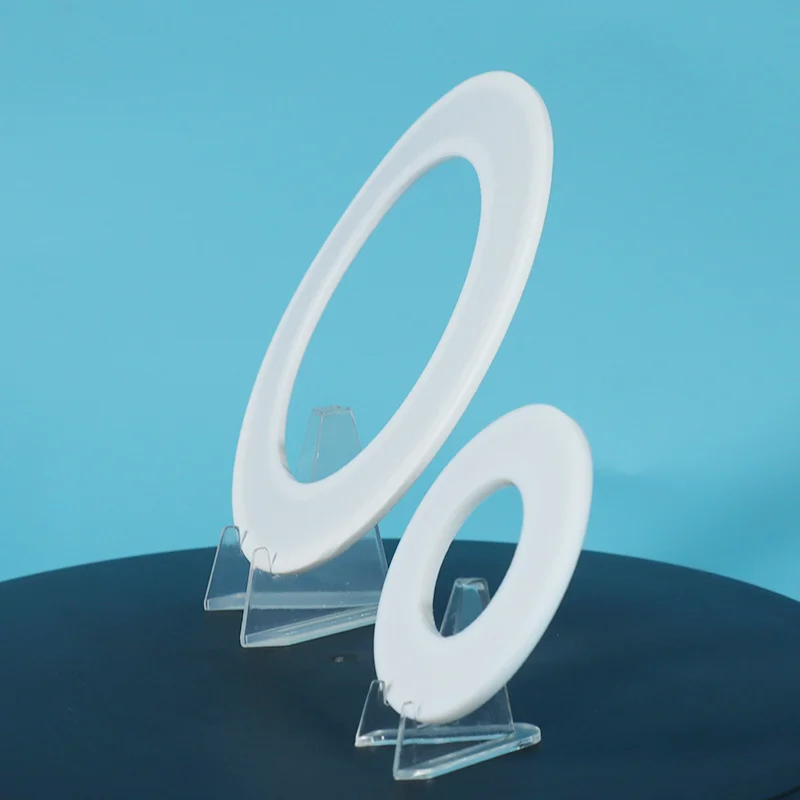

మెటల్ క్లాడ్ PTFE రబ్బరు పట్టీ

PTFE యొక్క రసాయన నిరోధకతతో మెటల్ యొక్క బలం కావాలా? Taifno ప్రపంచ కొనుగోలుదారుల కోసం మెటల్ క్లాడ్ PTFE గాస్కెట్‌లను అందిస్తుంది. మెటల్ కోర్ నిర్మాణ బలం, బ్లోఅవుట్ నిరోధకత మరియు అధిక-ఉష్ణోగ్రత సామర్థ్యాన్ని పాలిమర్-మాత్రమే గాస్కెట్‌లకు మించి అందిస్తుంది. PTFE కవర్ రసాయన నిరోధకత మరియు నమ్మదగిన సీలింగ్ ఉపరితలాన్ని అందిస్తుంది.

మెటల్ క్లాడ్ PTFE రబ్బరు పట్టీ అంటే ఏమిటి?

మెటల్ క్లాడ్ PTFE గాస్కెట్ అనేది PTFE జాకెట్‌తో పూర్తిగా లేదా పాక్షికంగా కవర్ చేయబడిన ఘన మెటల్ కోర్ (సాధారణంగా 304/316 స్టెయిన్‌లెస్ స్టీల్, కార్బన్ స్టీల్, కాపర్ లేదా టైటానియం) కలిగి ఉంటుంది. మెటల్ కోర్ నిర్మాణ బలం, బ్లోఅవుట్ నిరోధకత మరియు అధిక-ఉష్ణోగ్రత సామర్థ్యాన్ని పాలిమర్-మాత్రమే గాస్కెట్‌లకు మించి అందిస్తుంది. PTFE కవర్ యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14) మరియు నమ్మదగిన సీలింగ్ ఉపరితలాన్ని అందిస్తుంది.

నిర్మాణం:

మెటల్ కోర్: నిర్మాణ బలం, బ్లోఅవుట్ నిరోధకత మరియు అధిక-ఉష్ణోగ్రత సామర్థ్యాన్ని అందిస్తుంది

PTFE జాకెట్: యూనివర్సల్ కెమికల్ రెసిస్టెన్స్ (pH 0-14), నాన్-స్టిక్ ఉపరితలాన్ని అందిస్తుంది మరియు మెటల్ కోర్‌ను తుప్పు పట్టకుండా రక్షిస్తుంది

పూరక కోర్ (ఐచ్ఛికం): మెటల్ కోర్ లోపల నాన్-ఆస్బెస్టాస్, గ్రాఫైట్ లేదా PTFE పూరకం అదనపు స్థితిస్థాపకతను అందిస్తుంది

ముఖ్య లక్షణాలు:

మెటల్ బలం: తీవ్ర ఒత్తిడి (100 MPa వరకు) మరియు ఉష్ణోగ్రత (+700°C వరకు) నిర్వహిస్తుంది

PTFE రక్షణ: PTFE జాకెట్ రసాయన నిరోధకతను అందిస్తుంది మరియు కాలుష్యాన్ని నివారిస్తుంది

పెద్ద వ్యాసం సామర్థ్యం: DN5000 వరకు — ఉష్ణ వినిమాయకాలు మరియు పెద్ద నాళాలకు అనువైనది

సంక్లిష్ట ఆకారాలు: వృత్తాకార, ఓవల్ మరియు దీర్ఘచతురస్రాకార ఆకారాలలో తయారు చేయవచ్చు

పోలిక & ఎంపిక గైడ్

PTFE మెటల్ జాకెట్డ్ vs స్పైరల్ గాయం vs టైప్ C vs సాలిడ్ PTFE

త్వరిత ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

సాంకేతిక లక్షణాలు

మెటల్ క్లాడ్ PTFE గాస్కెట్ గుణాలు

అందుబాటులో ఉన్న మెటల్ కోర్ ఎంపికలు

నాణ్యత హామీ

100% వర్జిన్ PTFE రెసిన్ — స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్

ప్రీమియం మెటల్ కోర్ — అధిక బలం, తుప్పు-నిరోధక పదార్థాలు

పూర్తి ట్రేస్‌బిలిటీ — అభ్యర్థనపై మెటీరియల్ సర్టిఫికెట్‌లు అందుబాటులో ఉంటాయి

అనుకూల తయారీ — వృత్తాకార, ఓవల్ మరియు దీర్ఘచతురస్రాకార ఆకారాలు అందుబాటులో ఉన్నాయి

పెద్ద వ్యాసం సామర్థ్యం — DN5000 (5 మీటర్లు) వరకు

లీడ్ టైమ్ — ప్రామాణిక పరిమాణాలు 5-10 రోజులు; అనుకూల పరిమాణాలు 10-20 రోజులు సంక్లిష్టతపై ఆధారపడి ఉంటాయి

కేస్ స్టడీ

జియాంగ్సులోని ఒక చక్కటి రసాయన కర్మాగారంలో, DN1200 మ్యాన్‌హోల్‌తో కూడిన గ్లాస్-లైన్డ్ పాలిమరైజేషన్ రియాక్టర్ డిమాండ్ ఉన్న థర్మల్ సైక్లింగ్ పరిస్థితులలో పనిచేస్తోంది, ప్రతిరోజు పరిసర ఉష్ణోగ్రత మరియు 200℃ మధ్య ఒక ఉష్ణోగ్రత చక్రం ఉంటుంది.

ఘన PTFE రబ్బరు పట్టీలు అద్భుతమైన రసాయన ప్రతిఘటనను అందించినప్పటికీ, వాటి నిర్మాణ రీన్‌ఫోర్స్‌మెంట్ లేకపోవడం వల్ల క్రీప్ డిఫార్మేషన్, ఒత్తిడి సడలింపు మరియు పదేపదే థర్మల్ సైక్లింగ్ సమయంలో సీలింగ్ ఒత్తిడి తగ్గింది. ఫలితంగా, సుమారు ఒక నెల ఆపరేషన్ తర్వాత లీకేజ్ ఏర్పడింది, ఇది ఉత్పత్తి కొనసాగింపును ప్రభావితం చేస్తుంది.

అధిక-ఉష్ణోగ్రత సైక్లింగ్ యొక్క సవాళ్లను అధిగమించడానికి మరియు గాజుతో కప్పబడిన పరికరాల యొక్క సీలింగ్ అవసరాలను అధిగమించడానికి, 304 స్టెయిన్‌లెస్ స్టీల్ ముడతలుగల కోర్లతో PTFE-ఎన్‌క్యాప్సులేటెడ్ గాస్కెట్‌లు ప్రత్యామ్నాయ పరిష్కారంగా వ్యవస్థాపించబడ్డాయి. PTFE ఎన్‌క్యాప్సులేషన్ లేయర్ అత్యుత్తమ రసాయన నిరోధకతను అందిస్తుంది, అయితే ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ కోర్ మెకానికల్ బలం, రికవరీ పనితీరు మరియు థర్మల్ సైక్లింగ్‌కు నిరోధకతను పెంచుతుంది.

భర్తీ చేసిన తర్వాత, రబ్బరు పట్టీ సేవ జీవితం సుమారు 1 నెల నుండి 10 నెలల వరకు పొడిగించబడింది, నిర్వహణ ఫ్రీక్వెన్సీని గణనీయంగా తగ్గిస్తుంది మరియు పాలిమరైజేషన్ రియాక్టర్ యొక్క దీర్ఘకాలిక విశ్వసనీయతను మెరుగుపరుస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మెటల్ క్లాడ్ PTFE గాస్కెట్ వర్సెస్ స్పైరల్ గాయం గాస్కెట్, నేను దేన్ని ఎంచుకోవాలి?

A: రెండూ అధిక పీడనం మరియు అధిక ఉష్ణోగ్రతను నిర్వహిస్తాయి, కానీ అవి వేర్వేరు అనువర్తనాలను అందిస్తాయి.

మెటల్ క్లాడ్ PTFE రబ్బరు పట్టీ: PTFEలో పూర్తిగా లేదా పాక్షికంగా కప్పబడిన ఘన మెటల్ కోర్. PTFE రసాయన నిరోధకత అవసరమయ్యే రసాయన సేవ కోసం ఉత్తమమైనది, ఉష్ణ వినిమాయకాలు, పెద్ద వ్యాసం కలిగిన అంచులు (DN5000 వరకు), మరియు సంక్లిష్ట ఆకారాలు (వృత్తాకార, ఓవల్, దీర్ఘచతురస్రాకారం).

స్పైరల్ గాయం రబ్బరు పట్టీ: వాటి మధ్య పూరకం (గ్రాఫైట్/PTFE)తో V- ఆకారపు మెటల్ వైండింగ్‌లు. అధిక పీడనం, అధిక ఉష్ణోగ్రత, ఆవిరి మరియు DN1500 వరకు ప్రామాణిక ASME ఫ్లాంజ్ అప్లికేషన్‌లకు ఉత్తమం.

త్వరిత నియమం:

రసాయన సేవ, పెద్ద వ్యాసం, సంక్లిష్ట ఆకారాలు → మెటల్ జాకెట్.

అధిక పీడనం, అధిక ఉష్ణోగ్రత, ఆవిరి, ప్రామాణిక అంచులు → స్పైరల్ గాయం.

Q: మెటల్ క్లాడ్ PTFE గాస్కెట్లు ఏ ఉష్ణోగ్రత మరియు పీడనాన్ని నిర్వహించగలవు?

జ: ఉష్ణోగ్రత: మెటల్ కోర్ మెటీరియల్‌పై ఆధారపడి +700°C వరకు, +530°C వరకు 304/316 SS, +300°C వరకు కార్బన్ స్టీల్ మరియు +700°C వరకు హాస్టెల్లాయ్/ఇన్‌కోనెల్.

ఒత్తిడి: 100 MPa (100 బార్) వరకు

రసాయన: pH 0-14 యూనివర్సల్ రెసిస్టెన్స్ (PTFE కవర్).

ప్రామాణిక PTFE gaskets నుండి కీలక వ్యత్యాసం: మెటల్ కోర్ చాలా ఎక్కువ ఉష్ణోగ్రత మరియు పీడన సామర్థ్యాన్ని ఎనేబుల్ చేస్తుంది, వాటిని ఉష్ణ వినిమాయకాలు మరియు అధిక పీడన నాళాలకు ప్రాధాన్యతనిస్తుంది.

పరిమాణం సామర్థ్యం: DN5000 (5 మీటర్లు) వరకు, సాధారణంగా DN1500కి పరిమితం చేయబడిన స్పైరల్ గాయం రబ్బరు పట్టీల కంటే చాలా పెద్దది.

ప్ర: పరిమితులు ఏమిటి మరియు అత్యంత సాధారణ తప్పులు ఏమిటి?

జ: ఉష్ణోగ్రత: +280 ° C వరకు (మెటల్ కోర్ ఆధారంగా).

ఒత్తిడి: 100 MPa వరకు.

రసాయన: pH 0-14, PTFE జాకెట్ సార్వత్రిక ప్రతిఘటనను అందిస్తుంది, అయితే PTFE జాకెట్ దెబ్బతిన్నట్లయితే మెటల్ కోర్ తుప్పు పట్టవచ్చు.

మూడు సాధారణ తప్పులు:

(1) PTFE జాకెట్ అనుకూలించని అప్లికేషన్‌లలో మెటల్ జాకెట్డ్ రబ్బరు పట్టీలను ఉపయోగించడం: PTFE అధిక ఉష్ణోగ్రతల వద్ద కరిగిన క్షార లోహాలు లేదా ఎలిమెంటల్ ఫ్లోరిన్‌తో అనుకూలంగా ఉండదు.

(2) ఓవర్ బిగించడం: మెటల్ కోర్ బలంగా ఉన్నప్పుడు, అధిక కుదింపు PTFE జాకెట్‌ను దెబ్బతీస్తుంది; నియంత్రిత టార్క్ ఉపయోగించండి.

(3) తప్పు మెటల్ కోర్ ఎంపిక: మీ ఉష్ణోగ్రత మరియు మీడియా కోసం సరైన మెటల్ కోర్ ఎంచుకోండి; కార్బన్ స్టీల్ ఉప్పు నీటిలో తుప్పుపట్టిపోతుంది, 316 SS ఆమ్ల వాతావరణాలను మెరుగ్గా నిర్వహిస్తుంది, సముద్ర అనువర్తనాలకు టైటానియం ఉత్తమమైనది.

మేము ప్రతి ఆర్డర్‌తో ఇన్‌స్టాలేషన్ స్పెసిఫికేషన్‌లను చేర్చుతాము.
