PTFE ప్యాకింగ్ సెట్

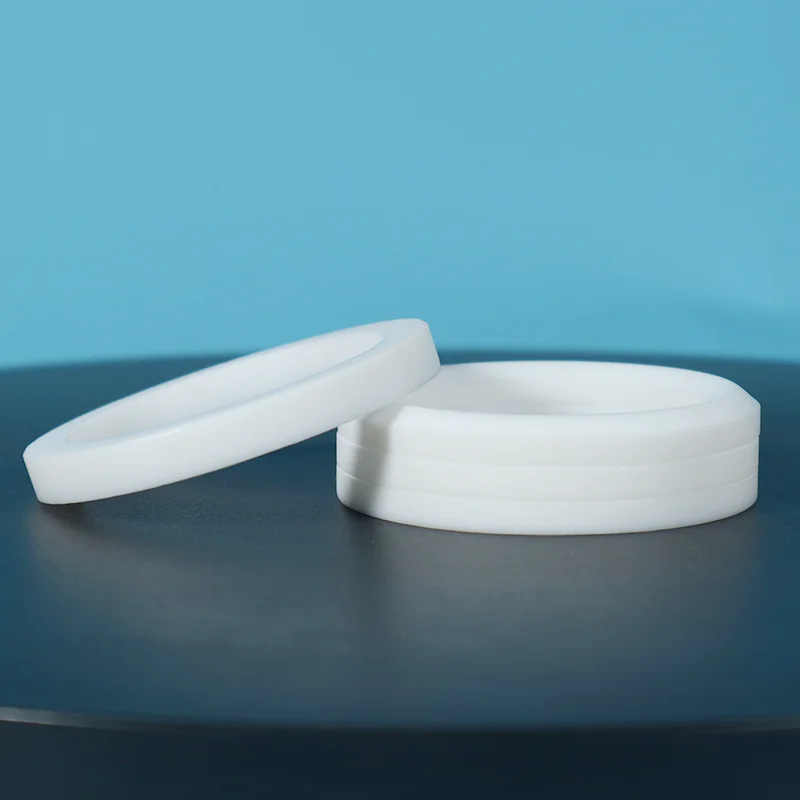

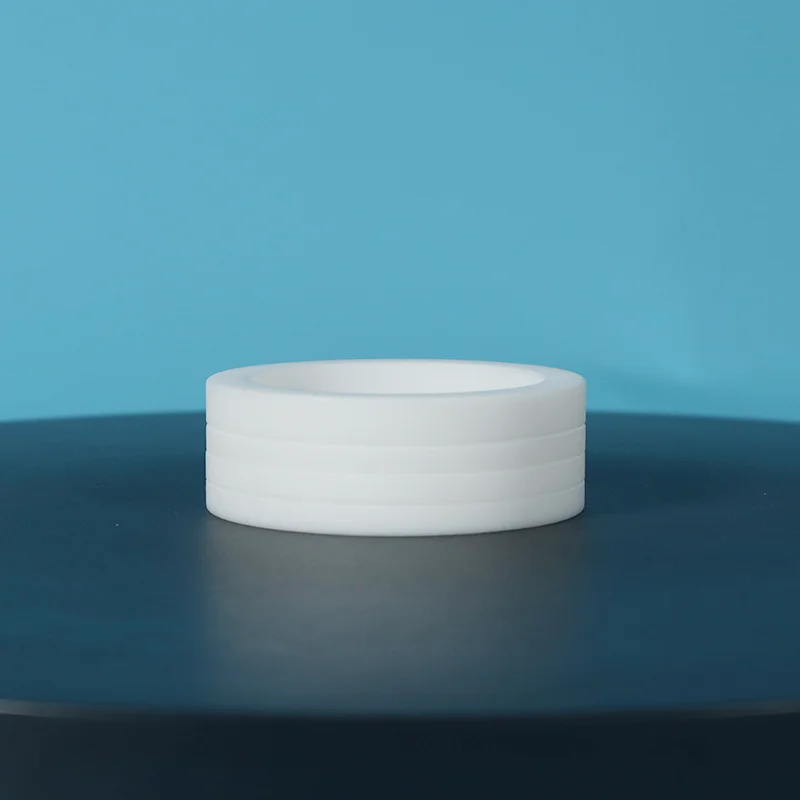

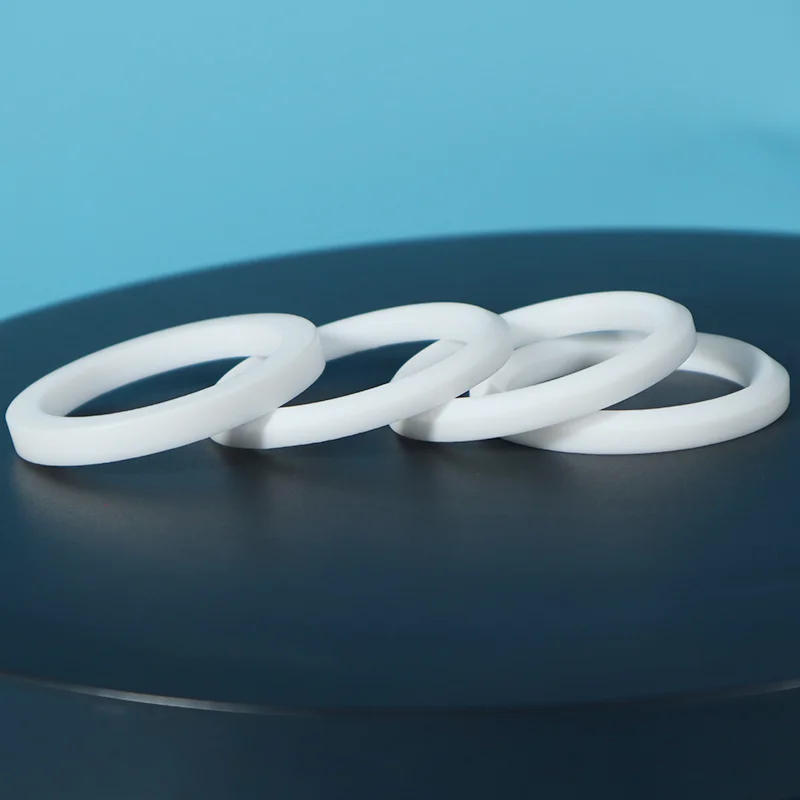

టైఫ్నో తయారు చేసిన PTFE ప్యాకింగ్ సెట్‌లో టాప్ అడాప్టర్ రింగ్, V-ఆకారపు ఇంటర్మీడియట్ రింగ్‌లు మరియు స్టఫింగ్ బాక్స్‌లో ఇన్‌స్టాలేషన్ కోసం రూపొందించబడిన దిగువ అడాప్టర్ రింగ్‌తో సహా PTFE సీలింగ్ రింగ్‌ల సెట్ ఉంటుంది.

ఇది -180 ° C నుండి +200 ° C వరకు ఉష్ణోగ్రత పరిధికి అనుకూలంగా ఉంటుంది, 500 బార్ వరకు ఒత్తిడిని తట్టుకుంటుంది, 0-14 pH పరిధిని కవర్ చేస్తుంది మరియు 5 m/s వరకు సరళ వేగంతో మద్దతు ఇస్తుంది.

PTFE ప్యాకింగ్ సెట్‌ను ఎందుకు ఎంచుకోవాలి?

O-రింగ్ సమస్య

మూడు ప్రధాన ప్రయోజనాలు

1. సర్దుబాటు సీలింగ్ ఫోర్స్: O-రింగ్‌లు పరిష్కరించబడ్డాయి - ఒకసారి ఇన్‌స్టాల్ చేసిన తర్వాత, సీలింగ్ ఫోర్స్ సర్దుబాటు చేయబడదు. PTFE ప్యాకింగ్ సెట్‌లు తిరిగి బిగించదగినవి. ప్యాకింగ్ కాలక్రమేణా ధరిస్తున్నందున, సీలింగ్ పనితీరును పునరుద్ధరించడానికి గ్రంధి గింజను బిగించండి. విడదీయవలసిన అవసరం లేదు.

2. కదిలే షాఫ్ట్లకు డైనమిక్ సీలింగ్: O-రింగ్‌లు స్టాటిక్ సీల్స్ - అవి ఒక స్థిర గాడిలో మూసివేసి, షాఫ్ట్ కదిలినప్పుడు విఫలమవుతాయి. PTFE V-రింగ్‌లు పరస్పరం మరియు నెమ్మదిగా రోటరీ మోషన్ కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి - ముద్ర పెదవులు షాఫ్ట్‌తో కదులుతాయి, ఒత్తిడిలో సంబంధాన్ని కొనసాగిస్తాయి.

3. ఒత్తిడి-శక్తివంతమైన సీలింగ్: V-ఆకారపు జ్యామితి ఒత్తిడి-శక్తివంతం అయ్యేలా రూపొందించబడింది: సిస్టమ్ ఒత్తిడి పెరిగేకొద్దీ, ఇది రాడ్ మరియు హౌసింగ్‌కు వ్యతిరేకంగా సీలింగ్ పెదవులను మరింత గట్టిగా బలవంతం చేస్తుంది, స్వయంచాలకంగా సీలింగ్ ప్రభావాన్ని పెంచుతుంది.

మెటీరియల్ అడ్వాంటేజ్

పోలిక: ప్యాకింగ్ సెట్ vs O-రింగ్ vs కాంపోజిట్ సీల్

అప్లికేషన్లు

ప్రాథమిక పరిశ్రమలు

సాధారణ సామగ్రి

నియంత్రణ మరియు ఐసోలేషన్ కవాటాలు

గేట్ వాల్వ్‌లు, బాల్ వాల్వ్‌లు, గ్లోబ్ వాల్వ్‌లు

రెసిప్రొకేటింగ్ పంపులు

సెంట్రిఫ్యూగల్ పంపులు (నెమ్మదిగా రోటరీ)

హైడ్రాలిక్ సిలిండర్లు మరియు యాక్యుయేటర్లు

కంప్రెసర్లు

మిక్సర్లు మరియు ఆందోళనకారులు

ఫోర్జింగ్ ప్రెస్‌లు, ఇంజెక్షన్ మోల్డింగ్ మెషీన్లు

రియల్-వరల్డ్ అప్లికేషన్స్

కేస్ స్టడీ 1: కెమికల్ ప్లాంట్ వాల్వ్ స్టెమ్ ప్యాకింగ్

సవాలు: 150°C వద్ద ఆగ్రెసివ్ యాసిడ్‌ని నిర్వహించే రసాయన కర్మాగారం ప్రతి 2-3 నెలలకొకసారి కంట్రోల్ వాల్వ్ కాండంపై O-రింగ్‌లను భర్తీ చేస్తుంది - ఇది ఖరీదైన పనికిరాని సమయం మరియు భద్రతా సమస్యలను కలిగిస్తుంది.

పరిష్కారం: PTFE V-రింగ్ ప్యాకింగ్ సెట్‌తో కార్బన్ నిండిన గ్రేడ్. సిఫార్సు చేయబడిన టార్క్ స్పెసిఫికేషన్‌లతో ఇన్‌స్టాల్ చేయబడింది.

ఫలితం: 18 నెలల పాటు లీకేజీ ఉండదు. షెడ్యూల్ చేయబడిన నిర్వహణ సమయంలో ప్యాకింగ్ రెండుసార్లు తిరిగి బిగించబడింది. నిర్వహణ ఖర్చులు మరియు పనికిరాని సమయంలో 80% తగ్గింపు.

కేస్ స్టడీ 2: స్లర్రీ పంప్ ప్యాకింగ్

ఛాలెంజ్: స్లర్రీ పంప్ హ్యాండ్లింగ్ అబ్రాసివ్ మీడియా ప్రతి 4-6 వారాలకు ప్రామాణిక ప్యాకింగ్ అయిపోయింది, తరచుగా ఉత్పత్తి అంతరాయాలు అవసరం.

పరిష్కారం: గ్లాస్‌తో నిండిన PTFE ప్యాకింగ్ సెట్, యాంటీ-ఎక్స్‌ట్రషన్ రింగ్‌లు.

ఫలితం: ప్యాకింగ్ సెట్ 8 నెలల పాటు కొనసాగింది — మునుపటి పరిష్కారం కంటే 8 రెట్లు ఎక్కువ. నిర్వహణ విరామాలు పొడిగించబడ్డాయి. ఉత్పత్తి సమయము గణనీయంగా మెరుగుపడింది.

కేస్ స్టడీ 3: ఫ్యుజిటివ్ ఎమిషన్స్ కంప్లయన్స్

సవాలు: క్లిష్టమైన నియంత్రణ కవాటాలపై ISO 15848 ఫ్యుజిటివ్ ఉద్గారాల ప్రమాణాలకు అనుగుణంగా సహజ వాయువు ప్రాసెసింగ్ సౌకర్యం అవసరం.

పరిష్కారం: PTFE-ఆధారిత తక్కువ ఉద్గార ప్యాకింగ్ సెట్‌తో యాజమాన్య లూబ్రికేషన్ ప్యాకేజీ, ISO 15848కి పరీక్షించబడింది.

ఫలితం: ఉత్తీర్ణులైన ఉద్గారాల సమ్మతి. లీకేజ్ రేట్లు అనుమతించదగిన పరిమితుల కంటే చాలా తక్కువగా ఉన్నాయి. నిరంతర పర్యవేక్షణ ద్వారా దీర్ఘకాలిక పనితీరు ధృవీకరించబడింది.

గమనిక: అప్లికేషన్ పరిస్థితులను బట్టి వాస్తవ కేసు ఫలితాలు మారుతూ ఉంటాయి. అప్లికేషన్-నిర్దిష్ట సిఫార్సుల కోసం మమ్మల్ని సంప్రదించండి.

సాంకేతిక లక్షణాలు

మెటీరియల్ గ్రేడ్ ఎంపికలు

నాణ్యత హామీ

100% వర్జిన్ PTFE మెటీరియల్ — రీగ్రైండ్ లేదు, రీసైకిల్ చేసిన మెటీరియల్ లేదు. స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్.

పూర్తి ట్రేస్‌బిలిటీ — ముడి పదార్థం నుండి తుది ఉత్పత్తి వరకు గుర్తించదగిన ప్రతి బ్యాచ్. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు అందుబాటులో ఉన్నాయి.

ప్రెసిషన్ మోల్డింగ్ — ప్రతి ప్యాకింగ్ రింగ్ ఖచ్చితత్వంతో మౌల్డ్ చేయబడింది లేదా టైట్ టాలరెన్స్‌లకు మెషిన్ చేయబడింది.

ఇన్‌స్టాలేషన్ గైడెన్స్ — ప్రతి ఆర్డర్‌తో పాటు వివరణాత్మక ఇన్‌స్టాలేషన్ సూచనలు మరియు టార్క్ స్పెసిఫికేషన్‌లు.

ISO నాణ్యతా వ్యవస్థ — తయారీ ప్రక్రియలు అంతర్జాతీయ నాణ్యతా ప్రమాణాలను అనుసరిస్తాయి.

FDA గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — ఆహారం మరియు ఫార్మాస్యూటికల్ అప్లికేషన్‌ల కోసం FDA-కంప్లైంట్ మరియు USP క్లాస్ VI గ్రేడ్‌లు.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: PTFE ప్యాకింగ్ సెట్ అంటే ఏమిటి మరియు అది ఎలా పని చేస్తుంది?

జ: ఇది స్టఫింగ్ బాక్స్‌లో ఇన్‌స్టాల్ చేయబడిన PTFE రింగ్‌లు, టాప్ అడాప్టర్, V-ఆకారపు మధ్య రింగ్‌లు, దిగువ అడాప్టర్‌ల స్టాక్.

గ్రంధి గింజను బిగించినప్పుడు, V-రింగ్‌లు షాఫ్ట్ మరియు హౌసింగ్ రెండింటికి వ్యతిరేకంగా రేడియల్‌గా విస్తరిస్తాయి. సిస్టమ్ పీడనం సీలింగ్ పెదవులను మరింత శక్తివంతం చేస్తుంది, ఒత్తిడి పెరిగేకొద్దీ గట్టి ముద్ర ఉంటుంది. స్వీయ-శక్తివంతం. దుస్తులు సంభవించినప్పుడు తిరిగి బిగించవచ్చు.

ప్ర: ప్యాకింగ్ సెట్ వర్సెస్ O-రింగ్, నేను ఎప్పుడు మారాలి?

A: O-రింగ్‌లు విఫలమైనప్పుడు, కదిలే షాఫ్ట్‌లలో, ఒత్తిడి హెచ్చుతగ్గుల సమయంలో లేదా దూకుడు రసాయనాలలో మారడం.

O- రింగులు స్థిరంగా ఉంటాయి, అవి స్థిరమైన పొడవైన కమ్మీలలో ముద్రించబడతాయి. ప్యాకింగ్ సెట్లు డైనమిక్, సర్దుబాటు, తిరిగి బిగించదగినవి మరియు కదిలే భాగాల కోసం నిర్మించబడ్డాయి.

ధర పోలిక: O-రింగ్‌ల ధర ముందుగా తక్కువగా ఉంటుంది. కానీ మీరు వాటిని ప్రతి 3 నెలలకు రీప్లేస్ చేస్తే, 3-5 సంవత్సరాల పాటు ఉండే ఒక ప్యాకింగ్ సెట్ మీకు భాగాలు, లేబర్ మరియు డౌన్‌టైమ్‌లో పెద్ద మొత్తంలో US డాలర్లు  ఆదా చేస్తుంది.

Q: పరిమితులు మరియు అత్యంత సాధారణ సంస్థాపన తప్పు ఏమిటి?

జ: ఉష్ణోగ్రత: -180°C నుండి +200°C వరకు (+315°C వరకు సవరించబడింది).

ఒత్తిడి: 500 బార్ వరకు. వేగం: < 5 మీ/సె.

అత్యంత సాధారణ తప్పు: గ్రంధిని అతిగా బిగించడం. PTFE మృదువైనది, అధిక కుదింపు చల్లని ప్రవాహానికి కారణమవుతుంది, రింగ్‌లను వికృతీకరిస్తుంది మరియు సీలింగ్‌కు బదులుగా లీకేజీని సృష్టిస్తుంది. టార్క్ రెంచ్ ఉపయోగించండి. ఇంక్రిమెంట్లలో బిగించండి.

ప్రతి ఆర్డర్‌తో సహా మా ఇన్‌స్టాలేషన్ గైడ్‌ని అనుసరించండి.
