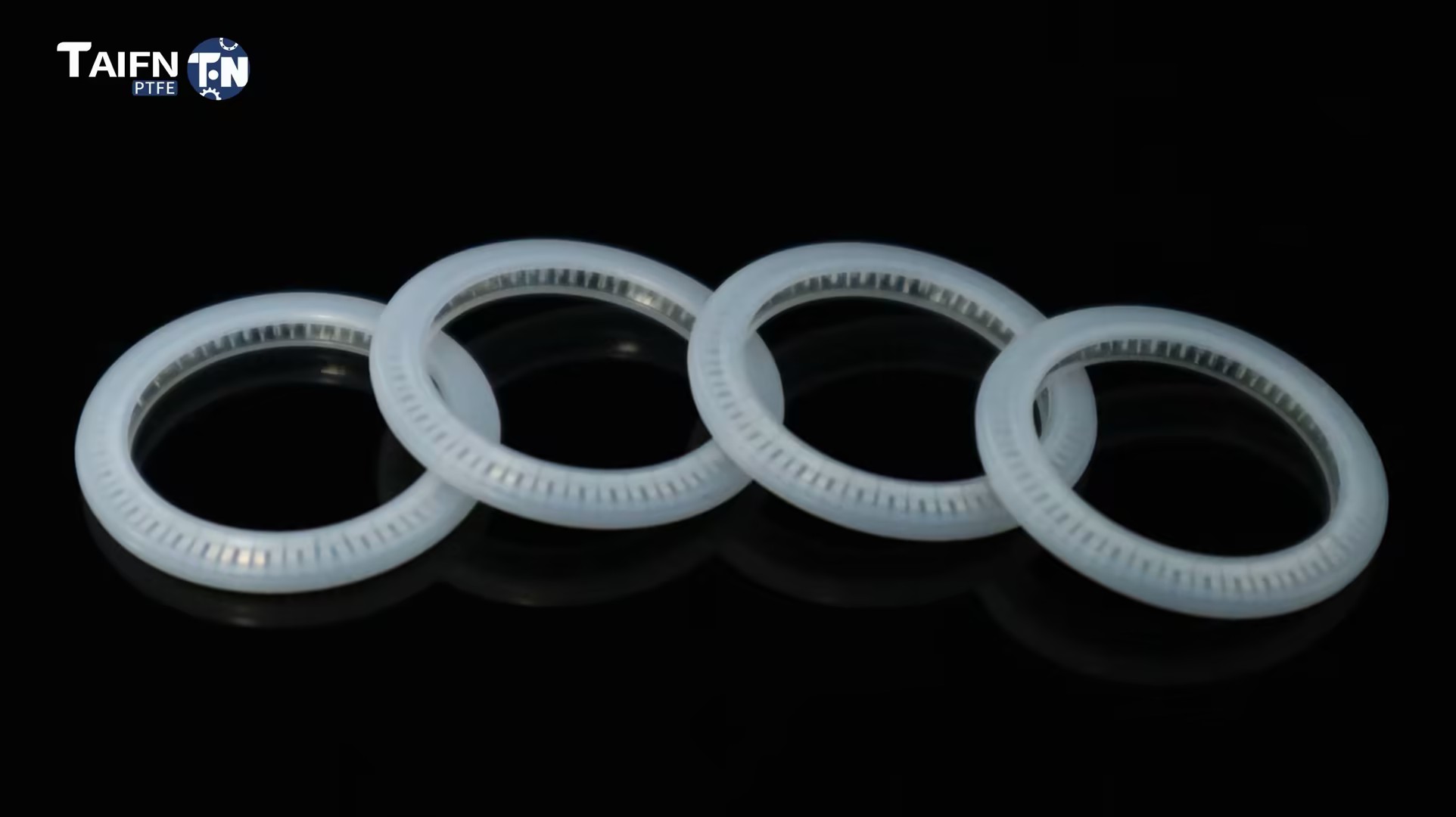

U-టైప్ స్ప్రింగ్ ఎనర్జిజ్డ్ సీల్

U-రకం స్ప్రింగ్ ఎనర్జీజ్డ్ సీల్‌లోని స్ప్రింగ్ సున్నా-పీడన పరిస్థితుల్లో సీలింగ్ శక్తిని అందిస్తుంది; సిస్టమ్ పీడనం U- ఆకారపు కుహరంలోకి ప్రవేశించినప్పుడు, అది షాఫ్ట్‌కు వ్యతిరేకంగా సీలింగ్ పెదవులను మరింత గట్టిగా బలవంతం చేస్తుంది, అధిక పీడనం, సీల్ బిగుతుగా ఉంటుంది.

ఇంకా, PTFE పదార్థం అద్భుతమైన సార్వత్రిక రసాయన నిరోధకతను అందిస్తుంది మరియు -180 ° C నుండి +200 ° C వరకు విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిని అందిస్తుంది; ఇది 40 MPa (డైనమిక్) / 60 MPa (స్టాటిక్) వరకు ఒత్తిడికి మద్దతు ఇస్తుంది మరియు 15 m/s వరకు సరళ వేగంతో ఉంటుంది, ఇది విస్తృత శ్రేణి ఆపరేటింగ్ పరిస్థితులకు అనుకూలంగా ఉంటుంది.

U-టైప్ స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్ అంటే ఏమిటి?

U-రకం స్ప్రింగ్ ఎనర్జీజ్డ్ సీల్ అనేది PTFE U-ఆకారపు జాకెట్, లోపల మెటల్ స్ప్రింగ్ ఉంటుంది. ఇది రాడ్ (అంతర్గత సీలింగ్) లేదా పిస్టన్ (బాహ్య సీలింగ్) అనువర్తనాల కోసం రూపొందించబడిన ఏకదిశాత్మక సీలింగ్ మూలకం.

ఇది ఎలా పని చేస్తుంది:

సున్నా పీడనం: స్ప్రింగ్ ప్రారంభ సీలింగ్ శక్తిని అందిస్తుంది, సిస్టమ్ ఒత్తిడికి గురికానప్పటికీ సీల్ చేస్తుంది

ఒత్తిడిలో: సిస్టమ్ పీడనం U-కుహరంలోకి ప్రవేశిస్తుంది మరియు సంభోగం ఉపరితలంపై సీలింగ్ పెదవులను గట్టిగా నెట్టివేస్తుంది, ఒత్తిడి = గట్టి ముద్ర

స్వీయ-శక్తివంతం: వసంతకాలం దుస్తులు, హార్డ్‌వేర్ టాలరెన్స్‌లు మరియు థర్మల్ సైక్లింగ్‌ను భర్తీ చేస్తుంది, కాలక్రమేణా సీల్ ఫోర్స్‌ను నిర్వహిస్తుంది

U-టైప్ vs V-రకం: మీకు ఏది అవసరం?

U-రకాన్ని ఎందుకు ఎంచుకోవాలి?

పోలిక & ఎంపిక గైడ్

U-టైప్ vs O-రింగ్ vs V-టైప్

త్వరిత ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

రియల్-వరల్డ్ అప్లికేషన్స్

కేస్ స్టడీ 1: కెమికల్ పంప్ — 3x సుదీర్ఘ జీవితం

ఛాలెంజ్: ఒక రసాయన కర్మాగారం ప్రతి 2-3 నెలలకొకసారి పిస్టన్ పంప్‌లపై రబ్బరు O-రింగ్‌లను భర్తీ చేస్తోంది, దీని వలన ప్రతి 2-3 నెలలకు వాపు మరియు గట్టిపడటం వలన ఉత్పత్తి అంతరాయాలు ఏర్పడతాయి.

పరిష్కారం: కార్బన్‌తో నిండిన PTFE జాకెట్ మరియు 316 స్టెయిన్‌లెస్ స్టీల్ స్ప్రింగ్‌తో ఇన్‌స్టాల్ చేయబడిన U-రకం స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్. ప్రామాణిక AS568A గాడి రూపకల్పన నిర్వహించబడుతుంది.

ఫలితం: సీల్స్ 9 నెలల పాటు, రబ్బరు కంటే 3 రెట్లు ఎక్కువ. జీరో లీకేజీ. నిర్వహణ విరామాలు వారాల నుండి సీజన్ల వరకు పొడిగించబడ్డాయి.

కేస్ స్టడీ 2: ఫార్మాస్యూటికల్ ఫిల్లర్ — FDA వర్తింపు

ఛాలెంజ్: ఫార్మాస్యూటికల్ ఫిల్లింగ్ మెషీన్‌కు రోటరీ వాల్వ్ హ్యాండ్లింగ్ స్టెరైల్ ప్రోడక్ట్ కోసం సీల్ అవసరం. రబ్బరు O-రింగ్‌లు FDA ఎక్స్‌ట్రాక్టబుల్స్ టెస్టింగ్‌లో ఉత్తీర్ణత సాధించలేకపోయాయి.

పరిష్కారం: వర్జిన్ PTFE జాకెట్ మరియు 316 స్టెయిన్‌లెస్ స్టీల్ స్ప్రింగ్‌తో U-రకం స్ప్రింగ్ సీల్ అందించబడింది. FDA-కంప్లైంట్ మెటీరియల్. పూర్తి డాక్యుమెంటేషన్ అందించబడింది.

ఫలితం: FDA ఎక్స్‌ట్రాక్టబుల్స్ టెస్టింగ్‌లో ఉత్తీర్ణత. సీల్ పునరావృతమయ్యే CIP/SIP స్టెరిలైజేషన్ చక్రాల నుండి బయటపడింది. 18 నెలల్లో భర్తీ లేదు.

గమనిక: అప్లికేషన్ పరిస్థితులను బట్టి వాస్తవ కేసు ఫలితాలు మారుతూ ఉంటాయి. అప్లికేషన్-నిర్దిష్ట సిఫార్సుల కోసం మమ్మల్ని సంప్రదించండి.

సాంకేతిక లక్షణాలు

ఉత్పత్తి లక్షణాలు

జాకెట్ మెటీరియల్ ఎంపికలు

స్ప్రింగ్ మెటీరియల్ ఎంపికలు

స్ప్రింగ్ రకం ఎంపికలు

Taifno నాణ్యత హామీ

100% వర్జిన్ PTFE రెసిన్ — రీగ్రైండ్ లేదు, రీసైకిల్ చేసిన మెటీరియల్ లేదు. స్థిరమైన నాణ్యత, బ్యాచ్ తర్వాత బ్యాచ్.

ఖచ్చితమైన CNC మెషిన్డ్ — అచ్చు ఖర్చులు లేవు. 5mm నుండి 3300mm వ్యాసం వరకు అనుకూల పరిమాణాలు.

పూర్తి ట్రేస్‌బిలిటీ — ముడి పదార్థం నుండి పూర్తయిన ముద్ర వరకు గుర్తించదగిన ప్రతి బ్యాచ్. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు.

ISO 9001 సర్టిఫైడ్ — ISO నాణ్యత నిర్వహణ వ్యవస్థల క్రింద ధృవీకరించబడిన తయారీ ప్రక్రియలు.

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — Virgin PTFE FDA 21 CFR 177.1550 మరియు BfR అవసరాలకు అనుగుణంగా ఉంటుంది.

స్ప్రింగ్ మిశ్రమాలు అందుబాటులో ఉన్నాయి — 301/316 SS ప్రమాణం; Elgiloy, Hastelloy, Inconel తీవ్రమైన పరిస్థితుల కోసం.

ప్రామాణిక గ్రూవ్ అనుకూలత — AS568A, DIN 3771 ప్రామాణిక O-రింగ్ గ్రూవ్‌లకు సరిపోతుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: U- రకం స్ప్రింగ్ ఎనర్జీజ్డ్ సీల్ అంటే ఏమిటి మరియు నేను దానిని ఎప్పుడు ఉపయోగించాలి?

జ: లోపల మెటల్ స్ప్రింగ్ ఉన్న PTFE U-ఆకారపు జాకెట్. కదిలే షాఫ్ట్‌లపై సున్నా పీడనం నుండి అధిక పీడనం (60 MPa వరకు) వరకు సీల్స్.

O-రింగ్‌లు లేదా రబ్బర్ లిప్ సీల్స్ విఫలమైనప్పుడు, పిస్టన్ రాడ్‌లు, వాల్వ్ కాండం మరియు దూకుడు రసాయనాలు, విపరీతమైన ఉష్ణోగ్రతలు లేదా అధిక పీడనాన్ని నిర్వహించే డైనమిక్ అప్లికేషన్‌లపై దీన్ని ఉపయోగించండి.

U-రకం vs V-రకం: U-రకం అనేది పిస్టన్ రాడ్‌లు మరియు వాల్వ్ కాండం కోసం రేడియల్ సీలింగ్. V-రకం అంచులు మరియు కవర్ల కోసం అక్షసంబంధ సీలింగ్.

మీరు కదిలే రాడ్‌ను సీలింగ్ చేస్తుంటే: U-రకాన్ని ఎంచుకోండి.

ఫ్లాంజ్ లేదా కవర్‌ను సీలింగ్ చేస్తే: V-రకాన్ని ఎంచుకోండి.

ప్ర: U-రకం స్ప్రింగ్ సీల్ ధర ఎంత?

జ: వ్యయం వ్యాసం, జాకెట్ మెటీరియల్, స్ప్రింగ్ మిశ్రమం, స్ప్రింగ్ రకం మరియు పరిమాణంపై ఆధారపడి ఉంటుంది. ప్రామాణిక పరిమాణాలు సుమారు X−X−Y వద్ద ప్రారంభమవుతాయి. ఒక్కో డ్రాయింగ్‌కు కోట్ చేయబడిన అనుకూల పరిమాణాలు.

స్ప్రింగ్ మిశ్రమం ప్రభావం ధర: 301/316 SS (ప్రామాణికం, అత్యల్ప ధర) → Elgiloy/Hastelloy (అత్యంత తుప్పు/అధిక ఉష్ణోగ్రత, అధిక ధర).

స్ప్రింగ్ రకం ప్రభావాల ధర: హెలికల్ (అధిక లోడ్) vs కాంటిలివర్ (డైనమిక్ స్క్రాపింగ్) vs V-స్ప్రింగ్ (తక్కువ రాపిడి).

Q: పరిమితులు మరియు అత్యంత సాధారణ సంస్థాపన తప్పులు ఏమిటి?

జ: ఉష్ణోగ్రత: -180°C నుండి +200°C (గ్రేడ్ డిపెండెంట్).

ఒత్తిడి: 40 MPa వరకు (డైనమిక్) / 60 MPa (స్టాటిక్).

వేగం: 15 m/s వరకు (రెసిప్రొకేటింగ్), 1-3 m/s వరకు (రోటరీ).

రసాయన పరిమితులు:

PTFE జాకెట్: కరిగిన క్షార లోహాలు లేదా మౌళిక ఫ్లోరిన్ కోసం కాదు.

గాజుతో నిండినది: HF లేదా బలమైన క్షారానికి కాదు.

కార్బన్ నిండినది: బలమైన ఆక్సిడైజర్‌ల కోసం కాదు.

మూడు సాధారణ తప్పులు:

(1) ఇన్‌స్టాలేషన్ సమయంలో పెదవిని దెబ్బతీయడం: ఇన్‌స్టాలేషన్‌కు ముందు తనిఖీ చేయండి.

(2) ఓవర్ బిగించడం లేదా సరికాని గాడి డిజైన్: U-రకం సీల్స్ ప్రామాణిక AS568A O-రింగ్ గ్రూవ్‌లకు సరిపోతాయి. తప్పు కొలతలు ముద్రను దెబ్బతీస్తాయి.

(3) వెనుకకు ఇన్‌స్టాల్ చేయడం: U-రకం సీల్స్ దిశాత్మకంగా ఉంటాయి. U-ఓపెనింగ్ తప్పనిసరిగా ప్రెజర్ వైపు ఎదురుగా ఉండాలి (ఇక్కడ ఒత్తిడి "U"లోకి ప్రవేశిస్తుంది).
