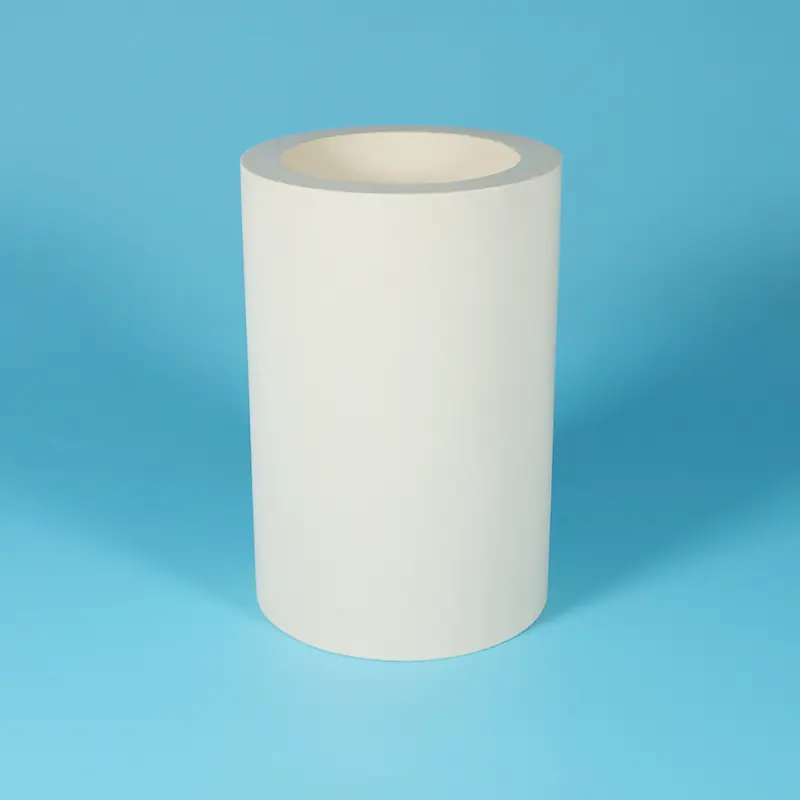

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్ అనేది లోపలి గోడకు బంధించబడిన PEEK (పాలిథర్ ఈథర్ కీటోన్) లైనర్‌తో బయటి మాతృక వలె PTFE ట్యూబ్. చైనాలో ఒక ప్రొఫెషనల్ ఫ్యాక్టరీగా, Taifno ఈ ఉత్పత్తిని అందించగలదు.

PEEK అనేది గ్లాస్ పరివర్తన ఉష్ణోగ్రత 143°C, ద్రవీభవన స్థానం 343°C మరియు నిరంతర సేవా ఉష్ణోగ్రత 250°C వరకు ఉండే సెమీ-స్ఫటికాకార థర్మోప్లాస్టిక్ ఇంజనీరింగ్ ప్లాస్టిక్. ఇది అసాధారణమైన జలవిశ్లేషణ నిరోధకత (300°C అధిక-పీడన ఆవిరిని తట్టుకుంటుంది), రసాయన నిరోధకత (సాంద్రీకృత సల్ఫ్యూరిక్ ఆమ్లంలో మాత్రమే కరుగుతుంది), అద్భుతమైన దుస్తులు నిరోధకత మరియు ఘర్షణ యొక్క అతి తక్కువ గుణకం.

PEEK లైనర్ నేరుగా ప్రసార మాధ్యమాన్ని సంప్రదిస్తుంది, దుస్తులు నిరోధకత మరియు తక్కువ-ఘర్షణ కార్యాచరణను అందిస్తుంది; PTFE బయటి పొర బాహ్య రసాయన వాతావరణానికి వ్యతిరేకంగా రక్షిస్తుంది, మొత్తం తుప్పు రక్షణను అందిస్తుంది.

స్పెసిఫికేషన్: మొత్తం సాంద్రత 2.0-2.2 g/cm³, PEEK లైనర్ కాఠిన్యం షోర్ D 85-90, నిరంతర సేవా ఉష్ణోగ్రత -100°C నుండి +250°C వరకు, PEEK ఘర్షణ గుణకం 0.15-0.35 (స్వీయ-కందెన), రసాయన ప్రతిఘటన వాస్తవంగా సమ్మిళిత యాసిడ్ మీడియా (exss) అన్నింటిని నిరోధిస్తుంది.

ఎలా ఎంచుకోవాలి:

PPL నిండిన PTFE ట్యూబ్ → సజాతీయంగా సవరించిన పదార్థం, అధిక ఉష్ణోగ్రత + తుప్పు నిరోధకత + స్వీయ సరళత

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్ → మిశ్రమ నిర్మాణం, దుస్తులు నిరోధకత కోసం లోపలి పొర మరియు తక్కువ రాపిడి + రసాయన నిరోధకత కోసం బయటి పొర

ఎంపిక నియమం: ట్యూబ్ లోపల అధిక-ధరించే లేదా చాలా తక్కువ-ఘర్షణ మీడియా + ట్యూబ్ వెలుపల రసాయన తుప్పు బహిర్గతం → PEEK-లైన్డ్ PTFE మిశ్రమ ట్యూబ్

కాంపోజిట్ స్ట్రక్చర్ డిజైన్

పీక్ లైనర్

దుస్తులు-నిరోధకత, తక్కువ-ఘర్షణ, అధిక సామర్థ్యం గల ద్రవ సంపర్క లేయర్

PEEK (పాలిథర్ ఈథర్ కీటోన్) అనేది సెమీ-స్ఫటికాకార థర్మోప్లాస్టిక్ ఇంజనీరింగ్ ప్లాస్టిక్ దాని అసాధారణమైన లక్షణాల కలయికకు ప్రసిద్ధి చెందింది:

① ఘర్షణ యొక్క అత్యంత తక్కువ గుణకం

ఘర్షణ గుణకం 0.15-0.35 (స్వీయ-కందెన పరిస్థితులలో)

చాలా ఇంజినీరింగ్ ప్లాస్టిక్‌ల కంటే ఉన్నతమైనది, PTFE యొక్క లూబ్రికేషన్ పనితీరును చేరుకుంటుంది

అధిక-వేగం, అధిక-కోత ద్రవ బదిలీకి అనువైనది, ఒత్తిడి తగ్గడం మరియు శక్తి నష్టాన్ని తగ్గిస్తుంది

② అద్భుతమైన దుస్తులు నిరోధకత

PTFE మరియు PPL కంటే మెరుగైన ప్రతిఘటనను ధరించండి

ఘన కణాలను కలిగి ఉన్న అధిక-వేగం మాధ్యమంలో కూడా అసాధారణమైన దుస్తులు నిరోధకతను నిర్వహిస్తుంది

ట్యూబ్ సేవా జీవితాన్ని గణనీయంగా పొడిగిస్తుంది, కణ కోత వల్ల కలిగే దుస్తులు లీకేజీని తగ్గిస్తుంది

③ అధిక లోడ్ సామర్థ్యం

తన్యత బలం 90-100 MPa (PTFE యొక్క 20-30 MPa కంటే చాలా ఎక్కువ)

ఫ్లెక్చరల్ బలం 165 MPa, ఫ్లెక్చురల్ మాడ్యులస్ 4.1 GPa

వైకల్యం లేకుండా అధిక-పీడన ద్రవ ప్రభావాన్ని తట్టుకుంటుంది, అధిక-పీడన హైడ్రాలిక్ మరియు ద్రవ బదిలీ వ్యవస్థలకు అనుకూలం

④ అద్భుతమైన అధిక-ఉష్ణోగ్రత నిరోధకత

గ్లాస్ పరివర్తన ఉష్ణోగ్రత 143°C

ద్రవీభవన స్థానం 343°C

250°C వరకు నిరంతర సేవా ఉష్ణోగ్రత (PTFE యొక్క 260°Cతో పోల్చవచ్చు)

అసాధారణమైన జలవిశ్లేషణ నిరోధకత, క్షీణత లేకుండా 300 ° C అధిక పీడన ఆవిరిని తట్టుకుంటుంది

⑤ అత్యుత్తమ రసాయన నిరోధకత

సాంద్రీకృత సల్ఫ్యూరిక్ ఆమ్లంలో మాత్రమే కరుగుతుంది

బలమైన ఆమ్లాలు (పలచన సల్ఫ్యూరిక్ ఆమ్లం, హైడ్రోక్లోరిక్ ఆమ్లం, నైట్రిక్ ఆమ్లం), బలమైన ఆల్కాలిస్, సేంద్రీయ ద్రావకాలు, నూనెలు మరియు హైడ్రోకార్బన్‌లను నిరోధిస్తుంది

PTFE బాహ్య పొర యొక్క తుప్పు రక్షణ, ద్వంద్వ-అవరోధ రక్షణతో కలిపి

PTFE ఔటర్ లేయర్

రసాయన అవరోధం మరియు యాంటీ-స్టిక్ లేయర్

PTFE బయటి పొర అందిస్తుంది:

ఉన్నతమైన రసాయన తుప్పు నిరోధకత: pH 0-14, వాస్తవంగా అన్ని రసాయనాలను నిరోధిస్తుంది

నాన్-స్టిక్ లక్షణాలు: బాహ్య కలుషిత సంశ్లేషణను నిరోధిస్తుంది, శుభ్రం చేయడం సులభం

ఎలక్ట్రికల్ ఇన్సులేషన్: అద్భుతమైన విద్యుద్వాహక లక్షణాలు

బాహ్య రసాయన దాడి నుండి PEEK లైనర్‌ను రక్షిస్తుంది

మిశ్రమ నిర్మాణం యొక్క సినర్జిస్టిక్ ప్రభావం

ఈ "లోపల బలమైన, బయట నిరోధక" మిశ్రమ నిర్మాణం ఒకే పదార్థాల పనితీరు పరిమితులను అధిగమిస్తుంది:

PTFE ట్యూబ్ తగినంత ఒత్తిడి సామర్థ్యం → PEEK లైనర్ నిర్మాణ బలాన్ని అందిస్తుంది

PETFE → PTFE బయటి పొరకు PEEK ట్యూబ్ నాసిరకం రసాయన నిరోధకత తుప్పు పట్టడాన్ని అందిస్తుంది

వర్జిన్ PTFE లోపలి గోడ కణ కోతకు గురవుతుంది → PEEK లైనర్ దుస్తులు మరియు కోతను నిరోధిస్తుంది

సాంకేతిక లక్షణాలు

మొత్తం ట్యూబ్ పనితీరు

PEEK లైనర్ పనితీరు

PTFE ఔటర్ లేయర్ పనితీరు

గమనిక: పైన ఉన్న విలువలు సాధారణ ప్రయోగశాల డేటా. లైనర్ మందం నిష్పత్తి, మిశ్రమ ప్రక్రియ మరియు అప్లికేషన్ పరిస్థితులపై ఆధారపడి వాస్తవ పనితీరు మారవచ్చు. అభ్యర్థనపై అనుకూల లైనర్ మందం నిష్పత్తులు అందుబాటులో ఉన్నాయి.

అందుబాటులో ఉన్న ఫారమ్‌లు

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్‌ని ఎందుకు ఎంచుకోవాలి?

1. అత్యంత తక్కువ లోపలి గోడ ఘర్షణ

PEEK లైనర్ యొక్క ఘర్షణ గుణకం 0.15-0.35 (స్వీయ-కందెన), లోహపు గొట్టం లోపలి గోడల కంటే చాలా తక్కువగా ఉంటుంది. అధిక-స్నిగ్ధత లేదా అధిక-వేగం మీడియాను తెలియజేసేటప్పుడు, ఒత్తిడి తగ్గుదల గణనీయంగా తగ్గుతుంది మరియు పంపింగ్ శక్తి వినియోగం తగ్గుతుంది. సుదూర ద్రవ బదిలీకి మరియు చక్కటి రసాయన గొట్టాలకు అనువైనది.

2. అల్ట్రా-హై ఇన్నర్ వాల్ వేర్ రెసిస్టెన్స్

ఘన కణాలు, స్లర్రీలు, ఉత్ప్రేరకాలు మరియు సారూప్య పదార్థాలను కలిగి ఉన్న రాపిడి మాధ్యమాన్ని తెలియజేయడంలో, వర్జిన్ PTFE ట్యూబ్ లోపలి గోడలు కోత ద్వారా సులభంగా ధరిస్తారు, ఇది లీకేజీకి మరియు తరచుగా భర్తీకి దారితీస్తుంది. PEEK లైనర్ యొక్క దుస్తులు నిరోధకత PTFE కంటే చాలా ఉన్నతమైనది, ట్యూబ్ సేవా జీవితాన్ని గణనీయంగా పొడిగిస్తుంది మరియు నిర్వహణ మరియు భర్తీ ఫ్రీక్వెన్సీని తగ్గిస్తుంది.

3. PTFE ఔటర్ లేయర్ పూర్తి రసాయన రక్షణను అందిస్తుంది

PTFE బయటి పొర బలమైన ఆమ్లాలు, బలమైన ఆల్కాలిస్ మరియు సేంద్రీయ ద్రావకాలు, పూర్తి pH 0-14 కవరేజీని నిరోధిస్తుంది. ట్యూబ్ వెలుపలి భాగం తినివేయు రసాయన వాతావరణాలకు (యాసిడ్ మిస్ట్ లేదా కెమికల్ స్ప్లాష్‌లు వంటివి) బహిర్గతమైనప్పటికీ, PTFE బయటి పొర ప్రభావవంతమైన రక్షణను అందిస్తుంది, బాహ్య దాడి నుండి PEEK లైనర్‌ను కాపాడుతుంది.

ఇది బాహ్య మలినాలను అంతర్లీన మాధ్యమంలో వ్యాప్తి చెందకుండా మరియు కలుషితం చేయకుండా నిరోధిస్తుంది.

4. యాంటీ-పెర్మియేషన్ పనితీరు

PEEK అద్భుతమైన యాంటీ-పెర్మియేషన్ లక్షణాలను అందిస్తుంది, గ్యాస్ మరియు లిక్విడ్ పారగమ్యతను సమర్థవంతంగా అడ్డుకుంటుంది. PTFE బయటి పొర యొక్క తక్కువ పారగమ్యతతో కలిపి, కాంపోజిట్ ట్యూబ్ యొక్క మొత్తం యాంటీ-పెర్మియేషన్ పనితీరు వర్జిన్ PTFE ట్యూబ్‌ల కంటే ఎక్కువగా ఉంటుంది. అధిక స్వచ్ఛత మీడియా, అస్థిర రసాయనాలు మరియు గ్యాస్ బదిలీకి అనువైనది.

5. అధిక-ఉష్ణోగ్రత మరియు అధిక-పీడన స్థిరత్వం

PEEK లైనర్ 250°C నిరంతర సేవా ఉష్ణోగ్రత మరియు అధిక-పీడన ప్రభావాలను తట్టుకుంటుంది, అయితే PTFE బయటి పొర 260°Cని నిర్వహిస్తుంది. కాంపోజిట్ ట్యూబ్ అధిక-ఉష్ణోగ్రత మరియు అధిక-పీడన పరిస్థితులలో వైకల్యం, డీలామినేషన్ మరియు పీలింగ్‌ను నిరోధిస్తుంది, వర్జిన్ PTFE ట్యూబ్‌ల యొక్క క్రీప్ మరియు పీడన పరిమితులను చాలా అధిగమిస్తుంది.

6. స్మూత్ ఇన్నర్ సర్ఫేస్

PEEK లైనర్ యొక్క మృదువైన ఉపరితలం మీడియా సంశ్లేషణను నిరోధిస్తుంది, CIP (క్లీన్-ఇన్-ప్లేస్) మరియు SIP (స్టెరిలైజ్-ఇన్-ప్లేస్) సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

ఫార్మాస్యూటికల్, ఆహారం, అధిక స్వచ్ఛత రసాయనం మరియు కఠినమైన పరిశుభ్రత అవసరాలు ఉన్న ఇతర పరిశ్రమలకు అనుకూలం.

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్ vs. ఇతర PTFE-ఆధారిత ట్యూబ్‌లు

త్వరిత ఎంపిక నియమాలు:

లోపల పార్టికల్-లాడెన్ లేదా హై-వేలోసిటీ మీడియా + బయట రసాయన తుప్పు + తక్కువ ఘర్షణ లోపలి గోడ అవసరం → PEEK లైన్డ్ PTFE మిశ్రమ ట్యూబ్

లోపల పార్టికల్-ఫ్రీ మీడియా + తుప్పు నిరోధకత మాత్రమే → వర్జిన్ PTFE ట్యూబ్ (తక్కువ ధర)

సీల్స్/బేరింగ్‌లు (ట్యూబ్‌లు కాదు) + అధిక ఉష్ణోగ్రత + తుప్పు → PPL నిండిన ట్యూబ్

మెకానికల్ సీల్స్ (ట్యూబ్‌లు కాదు) + భారీ లోడ్ + తుప్పు పట్టడం లేదు → కాంస్య+MoS₂ నింపిన ట్యూబ్

అప్లికేషన్లు

రసాయన అనుకూలత

PEEK లైనర్ రసాయన అనుకూలత

PTFE ఔటర్ లేయర్ రసాయన అనుకూలత

మొత్తం ముగింపు

PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్‌ల యొక్క రసాయన అనుకూలత చాలా వరకు పారిశ్రామిక మాధ్యమాలను కవర్ చేస్తుంది. సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ (PEEK రెసిస్టెంట్ కాదు) మాత్రమే ముఖ్యమైన మినహాయింపు, సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ బదిలీ అవసరమైతే, వర్జిన్ PTFE ట్యూబ్‌లు లేదా PPL నిండిన ట్యూబ్‌లను పరిగణించండి.

బాహ్య పరిసరాల కోసం, PTFE బయటి పొర వాస్తవంగా అన్ని రసాయన తుప్పులను నిరోధిస్తుంది, మిశ్రమ ట్యూబ్‌ను నేరుగా భూగర్భంలో పాతిపెట్టడానికి లేదా రసాయన స్ప్లాష్ వాతావరణాలకు బహిర్గతం చేయడానికి అనుమతిస్తుంది.

నాణ్యత హామీ

100% వర్జిన్ PTFE మరియు PEEK రెసిన్లు:రీసైకిల్ చేసిన పదార్థం లేదు, రీగ్రైండ్ లేదు

అధిక-నాణ్యత PEEK లైనర్:దిగుమతి చేసుకున్న లేదా దేశీయంగా అధిక-స్థాయి PEEK ముడి పదార్థాలు అందుబాటులో ఉన్నాయి

అధునాతన మిశ్రమ ప్రక్రియ:లైనర్ మరియు బయటి పొర మధ్య బలమైన బంధం - డీలామినేషన్ లేదు, పొట్టు ఉండదు

అనుకూలీకరించదగిన లైనర్ మందం:ఒత్తిడి, దుస్తులు మరియు ఖర్చు అవసరాలకు అనుగుణంగా

పూర్తి గుర్తించదగినది:అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు అందుబాటులో ఉన్నాయి

ఖచ్చితమైన డైమెన్షనల్ నియంత్రణ:గట్టి ID/OD టాలరెన్స్‌లు ఇన్‌స్టాలేషన్ అనుకూలతను నిర్ధారిస్తాయి

ప్రధాన సమయం:స్టాక్లో ప్రామాణిక పరిమాణాలు (48-72 గంటలు); అనుకూల పరిమాణాలు 7-15 రోజులు

తరచుగా అడిగే ప్రశ్నలు

ప్ర: PEEK-లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్ మరియు PPL నిండిన PTFE ట్యూబ్ మధ్య తేడా ఏమిటి? నేను ఏది ఎంచుకోవాలి?

A: ఉత్పత్తి రూపం మరియు అప్లికేషన్ దృష్టాంతంలో ప్రధాన తేడాలు ఉన్నాయి.

త్వరిత ఎంపిక నియమాలు:

పైపింగ్ ద్వారా రేణువులతో నిండిన మీడియా, స్లర్రీలు, అధిక-వేగం ద్రవాలను తెలియజేయడం → PEEK లైన్డ్ కాంపోజిట్ ట్యూబ్

వాల్వ్ సీల్స్, పిస్టన్ రింగులు, గైడ్ రింగులు (పైపింగ్ కాదు) → PPL ఫిల్డ్ ట్యూబ్ (అధిక ఉష్ణోగ్రత సామర్థ్యం)

ట్యూబ్ లోపల చాలా ఎక్కువ దుస్తులు + బయట రసాయన తుప్పు → PEEK లైన్డ్ కాంపోజిట్ ట్యూబ్

బాటమ్ లైన్: PEEK లైన్డ్ కాంపోజిట్ ట్యూబ్ "పైపింగ్" కోసం రూపొందించబడింది, ప్రత్యేకంగా ద్రవ బదిలీలో లోపలి గోడ దుస్తులు మరియు రాపిడి సమస్యలను పరిష్కరించడం.

PPL నిండిన ట్యూబ్ "సీల్స్" కోసం రూపొందించబడింది, ప్రత్యేకంగా అధిక-ఉష్ణోగ్రత + తినివేయు సీలింగ్ మరియు స్వీయ-లూబ్రికేషన్ అప్లికేషన్‌లను సూచిస్తుంది.

ప్ర: PEEK లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్ ఎలాంటి ఒత్తిడిని తట్టుకోగలదు? అది డీలామినేట్ అవుతుందా లేదా తొక్కుతుందా?

A: PEEK లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్‌ల పీడన సామర్థ్యం లైనర్ మందం మరియు మిశ్రమ ప్రక్రియ నాణ్యతపై ఆధారపడి ఉంటుంది.

ప్రామాణిక లక్షణాలు: మీడియం నుండి అధిక పీడన ద్రవ బదిలీని తట్టుకోండి (ఖచ్చితమైన పీడనం వ్యాసం, గోడ మందం మరియు లైనర్ మందంపై ఆధారపడి ఉంటుంది, మూల్యాంకనం కోసం మీ ఆపరేటింగ్ పారామితులతో మమ్మల్ని సంప్రదించండి)

యాంటీ-డెలామినేషన్ డిజైన్: మేము PEEK/PTFE ఇంటర్‌ఫేస్‌లో రసాయన బంధం మరియు మెకానికల్ ఇంటర్‌లాకింగ్‌ను సృష్టించే ప్రత్యేక మిశ్రమ ప్రక్రియలను ఉపయోగిస్తాము, బాండ్ బలం సాధారణ భౌతిక లామినేషన్‌ను మించిపోయింది

థర్మల్ విస్తరణ సరిపోలిక: PEEK మరియు PTFE పోల్చదగిన ఉష్ణ విస్తరణ గుణకాలను కలిగి ఉన్నాయి (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), ఉష్ణోగ్రత పరిధి అంతటా అవకలన ఉష్ణ విస్తరణ నుండి డీలామినేషన్ ప్రమాదాన్ని తగ్గిస్తుంది.

సిఫార్సు చేయబడిన ఆపరేటింగ్ పరిధి:-100°C నుండి +250°C వరకు సాధారణ పరిస్థితుల్లో డీలామినేషన్ లేదా పీలింగ్ ఉండదు నిరంతర సేవ

సిఫార్సు: విపరీతమైన అధిక పీడనం లేదా తీవ్రమైన థర్మల్ సైక్లింగ్ పరిస్థితుల కోసం, దయచేసి వివరణాత్మక పారామితులను అందించండి, మా బృందం అనుకూల మూల్యాంకనాలు మరియు ప్రాసెస్ ఆప్టిమైజేషన్ చేయగలదు.

ప్ర: PEEK లైనర్ ఎంత మందంగా ఉంటుంది? మందమైన లైనర్ ఎల్లప్పుడూ మంచిదేనా?

A: PEEK లైనర్ మందం సాధారణంగా 0.5-3.0mm వరకు ఉంటుంది. సరైన మందం క్రింది కారకాలపై ఆధారపడి ఉంటుంది:

డిజైన్ ఫిలాసఫీ: మిశ్రమ ట్యూబ్ "మందంగా, మంచిది" కాదు. అధిక లైనర్ మందం గోడ దృఢత్వాన్ని పెంచుతుంది, వశ్యతను తగ్గిస్తుంది మరియు ఖర్చులను పెంచుతుంది (PEEK PTFE కంటే చాలా ఖరీదైనది).

మిశ్రమ నిర్మాణం "అంతర్గత మరియు బాహ్య పదార్థ లక్షణాల యొక్క సరైన కలయిక" కోసం ఉద్దేశించబడింది, లైనర్ దుస్తులు నిరోధకత మరియు తక్కువ-ఘర్షణ అవసరాలను మాత్రమే తీర్చాలి, అయితే బయటి పొర నిర్మాణ మద్దతు మరియు రసాయన రక్షణను అందిస్తుంది.

మందాన్ని నిర్ణయించే కారకాలు:

మీడియా రాపిడి (కణ ఏకాగ్రత, ప్రవాహ వేగం)

సిస్టమ్ ఆపరేటింగ్ ఒత్తిడి

ట్యూబ్ వ్యాసం

ఉష్ణోగ్రత అవసరాలు

సిఫార్సు: మీ నిర్దిష్ట ఆపరేటింగ్ పరిస్థితులను (మీడియా రకం, కణ కంటెంట్, ప్రవాహ వేగం, పీడనం, ఉష్ణోగ్రత) అందించండి, ఖర్చులను నియంత్రించడంలో సహాయపడేటప్పుడు పనితీరు అవసరాలను తీర్చడానికి మా బృందం సరైన లైనర్ మందం పరిష్కారాన్ని సిఫార్సు చేస్తుంది.

Q: PEEK-లైన్డ్ కాంపోజిట్ ట్యూబ్ లోపలి గోడ యొక్క ఘర్షణ గుణకం ఏమిటి? ఇది ఎంత ఒత్తిడి తగ్గుదలను తగ్గించగలదు?

A: PEEK లైనర్ 0.15-0.35 (స్వీయ-కందెన పరిస్థితులలో) ఘర్షణ గుణకం కలిగి ఉంటుంది.

ప్రెజర్ డ్రాప్ పోలిక (ఇంజనీరింగ్ అంచనా):

అదే వ్యాసం మరియు ప్రవాహ వేగంతో, PEEK లైనర్ యొక్క ఘర్షణ నిరోధక గుణకం స్టెయిన్‌లెస్ స్టీల్ మరియు కార్బన్ స్టీల్ ట్యూబ్‌ల కంటే గణనీయంగా తక్కువగా ఉంటుంది (ఉక్కు ఘర్షణ గుణకం సుమారుగా 0.5-0.8)

వర్జిన్ PTFE ట్యూబ్‌లతో పోలిస్తే (ఘర్షణ గుణకం 0.04-0.10), PEEK లైనర్‌లో ఘర్షణ గుణకం కొంచెం ఎక్కువగా ఉంటుంది, అయితే PEEK యొక్క ప్రయోజనం దుస్తులు నిరోధకత మరియు పీడన సామర్థ్యంపై ఆధారపడి ఉంటుంది, అధిక-ధర మీడియా బదిలీలో, PTFE ట్యూబ్ గోడలు త్వరగా కోత నుండి గీతలు అభివృద్ధి చెందుతాయి, ఉపరితల కరుకుదనం వేగంగా పెరుగుతుంది. PEEK లైనర్ సుదీర్ఘకాలం మృదువైన ఉపరితలాన్ని నిర్వహిస్తుంది, మొత్తం జీవితచక్రంపై మరింత స్థిరంగా మరియు తక్కువ ఒత్తిడి తగ్గుదలని అందిస్తుంది

సిఫార్సు: సుదూర బదిలీ లేదా అధిక-వేగం అనువర్తనాల కోసం, PEEK లైనర్ యొక్క దీర్ఘకాలిక పీడన తగ్గుదల ప్రయోజనం ముఖ్యంగా ముఖ్యమైనది - పంపింగ్ శక్తి ఖర్చులను గణనీయంగా తగ్గిస్తుంది.

ప్ర: సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ బదిలీకి PEEK-లైన్డ్ కాంపోజిట్ ట్యూబ్‌లను ఉపయోగించవచ్చా?

జ: ❌ లేదు.

PEEK సాంద్రీకృత సల్ఫ్యూరిక్ ఆమ్లంలో మాత్రమే కరుగుతుంది, ఇది వేగంగా కరిగిపోతుంది మరియు సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ పరిసరాలలో విఫలమవుతుంది. PTFE బయటి పొర సాంద్రీకృత సల్ఫ్యూరిక్ ఆమ్లాన్ని నిరోధిస్తుంది, PEEK లైనర్ నేరుగా మీడియాను సంప్రదిస్తుంది మరియు సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ తుప్పును తట్టుకోదు.

ప్రత్యామ్నాయాలు:

సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ బదిలీ → వర్జిన్ PTFE ట్యూబ్‌ను ఎంచుకోండి (వర్జిన్ PTFE గాఢమైన సల్ఫ్యూరిక్ ఆమ్లాన్ని నిరోధిస్తుంది)

లేదా PPL నింపిన PTFE ట్యూబ్‌ని ఎంచుకోండి (PPL మరియు PTFE రెండూ గాఢమైన సల్ఫ్యూరిక్ యాసిడ్‌ను నిరోధిస్తాయి)

ఇతర మీడియా:సాంద్రీకృత సల్ఫ్యూరిక్ ఆమ్లం కాకుండా, PEEK లైనర్ పలుచన సల్ఫ్యూరిక్ ఆమ్లం, హైడ్రోక్లోరిక్ ఆమ్లం, నైట్రిక్ ఆమ్లం, బలమైన క్షారాలు, సేంద్రీయ ద్రావకాలు, నూనెలు, హైడ్రోకార్బన్‌లు, అధిక-ఉష్ణోగ్రత ఆవిరి మరియు మరిన్నింటిని నిరోధిస్తుంది.

ప్ర: PEEK లైన్డ్ PTFE కాంపోజిట్ ట్యూబ్‌ల యొక్క ప్రధాన పరిమితులు ఏమిటి?

జ:

ఉష్ణోగ్రత పరిమితి: నిరంతర సేవ 250°C, PPL నిండిన ట్యూబ్ యొక్క 260°C కంటే తక్కువ. అధిక ఉష్ణోగ్రత అవసరాల కోసం, PPL నిండిన ట్యూబ్‌ను పరిగణించండి

సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ అననుకూలత: PEEK సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్‌లో కరిగిపోతుంది, సాంద్రీకృత సల్ఫ్యూరిక్ యాసిడ్ బదిలీ కోసం, వర్జిన్ PTFE ట్యూబ్ లేదా PPL నిండిన ట్యూబ్‌ని ఎంచుకోండి

ఖర్చు: PEEK ముడి పదార్థం ఖరీదైనది, వర్జిన్ PTFE ట్యూబ్‌లు మరియు PPL నిండిన ట్యూబ్‌ల కంటే కాంపోజిట్ ట్యూబ్‌లు ఖరీదైనవి.

అయినప్పటికీ, అధిక-దుస్తులు + అధిక-తుప్పు డిమాండ్ ఉన్న అప్లికేషన్‌లలో, వర్జిన్ PTFE ట్యూబ్‌లతో పోలిస్తే గణనీయంగా ఎక్కువ సేవా జీవితం యాజమాన్యం యొక్క మొత్తం వ్యయాన్ని (TCO) గణనీయంగా అందిస్తుంది.

PTFE కంటే కొంచెం ఎక్కువ రాపిడి గుణకం: అల్ట్రా-తక్కువ రాపిడి అప్లికేషన్‌ల కోసం (ఖచ్చితమైన ఇన్‌స్ట్రుమెంట్ ట్యూబ్‌లు వంటివి) దుస్తులు లేకుండా, వర్జిన్ PTFE ట్యూబ్‌లు మరింత అనుకూలంగా ఉండవచ్చు

త్వరిత నిర్ణయ నియమం:

ద్రవ బదిలీ పైపింగ్ కోసం దుస్తులు నిరోధకత + తక్కువ రాపిడి + తుప్పు నిరోధకత అవసరం → PEEK లైన్డ్ కాంపోజిట్ ట్యూబ్ సరైన పరిష్కారం.

స్టాటిక్ సీల్స్ లేదా నాన్-వేర్ పైపింగ్ → వర్జిన్ PTFE ట్యూబ్‌లు మరింత ఖర్చుతో కూడుకున్నవి.

అల్ట్రా-అధిక ఉష్ణోగ్రత (>250°C) + తుప్పు అప్లికేషన్లు → PPL నిండిన ట్యూబ్ మరింత అనుకూలంగా ఉంటుంది.
