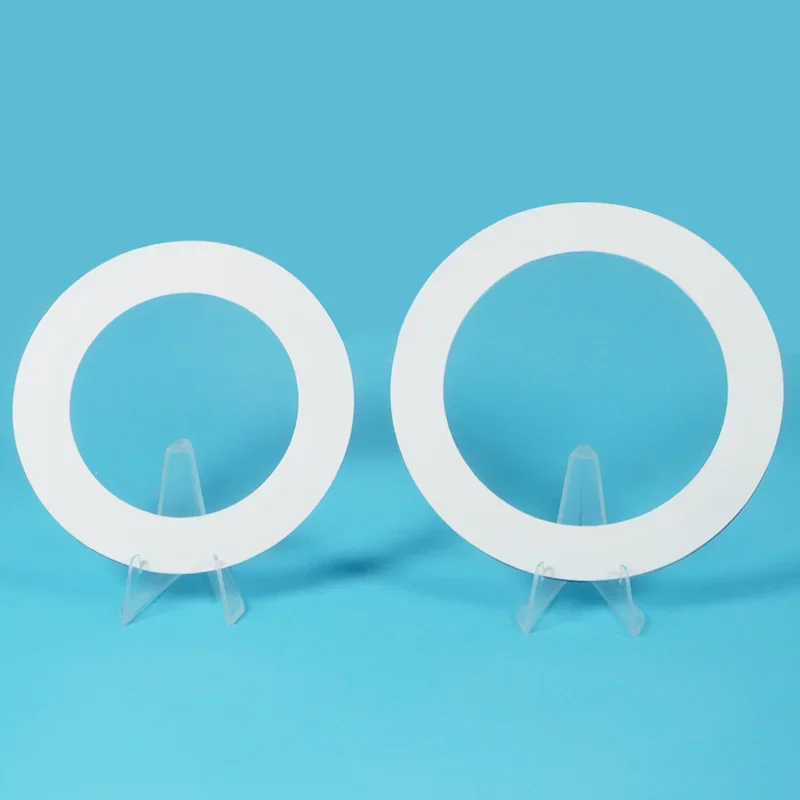

మెటల్ క్లాడ్ విస్తరించిన PTFE రబ్బరు పట్టీ

ప్రామాణిక PTFE రబ్బరు పట్టీలు అధిక పీడనంలో తగినంత యాంత్రిక బలం లేకపోవచ్చు, అయితే రబ్బరు రబ్బరు పట్టీలు దూకుడు రసాయన మాధ్యమంలో క్షీణించవచ్చు. వదులుగా ఉండే జాకెట్ లేయర్‌లతో కూడిన సాంప్రదాయ PTFE ఎన్వలప్ రబ్బరు పట్టీలు కూడా మడత, పూరక ఎక్స్‌పోజర్ లేదా ఇన్‌స్టాలేషన్ దెబ్బతినవచ్చు.

మెటల్ క్లాడ్ విస్తరించిన PTFE రబ్బరు పట్టీ ఈ పరిమితులను విస్తరించిన PTFE (ePTFE) ద్వారా పూర్తిగా కప్పబడిన ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ కోర్‌తో పరిష్కరిస్తుంది, బహిర్గత పూరకం లేకుండా బంధించబడిన ఒక-ముక్క నిర్మాణాన్ని సృష్టిస్తుంది.

స్టెయిన్‌లెస్ స్టీల్ కోర్ బ్లోఅవుట్ రెసిస్టెన్స్, స్ట్రక్చరల్ సపోర్ట్ మరియు స్ప్రింగ్-బ్యాక్ రికవరీని అందిస్తుంది, అయితే విస్తరించిన PTFE లేయర్ అద్భుతమైన కెమికల్ రెసిస్టెన్స్‌ను అందిస్తుంది మరియు తక్కువ బోల్ట్ టార్క్‌తో అసమాన లేదా సున్నితమైన అంచులను మూసివేయడానికి అధిక కంప్రెసిబిలిటీని అందిస్తుంది.

-196°C నుండి +200°C వరకు పనితీరు, 210 బార్ వరకు ఒత్తిడి సామర్థ్యం మరియు pH 0–14 రసాయన నిరోధకతతో, ఇది అధిక-పీడనం, థర్మల్ సైక్లింగ్ మరియు డిమాండ్ చేసే రసాయన సీలింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడింది.

విశ్వసనీయమైన సీలింగ్ కోసం మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్ ఎలా రూపొందించబడింది?

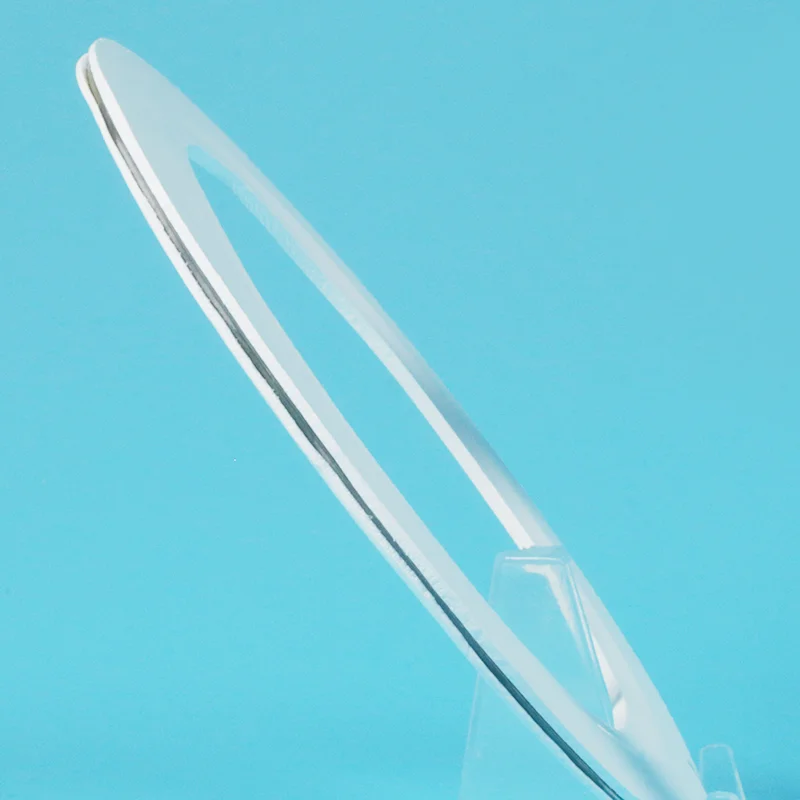

మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్ పూర్తిగా బంధించబడిన విస్తరించిన PTFE (ePTFE) బయటి పొరతో ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ రీన్‌ఫోర్స్‌మెంట్ కోర్‌ను మిళితం చేస్తుంది. ఈ మిశ్రమ రూపకల్పన ePTFE యొక్క వశ్యత మరియు రసాయన నిరోధకతతో మెటల్ యొక్క యాంత్రిక బలాన్ని అనుసంధానిస్తుంది, డిమాండ్ చేసే అప్లికేషన్‌లలో స్థిరమైన సీలింగ్ పనితీరును అందిస్తుంది.

సీలింగ్ నిర్మాణం వీటిని కలిగి ఉంటుంది:

1. ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ కోర్: అంతర్గత మెటల్ ఇన్సర్ట్ ఒక ఉపబల పొర వలె పనిచేస్తుంది, ఇది అధిక పీడన ఆపరేషన్ మరియు పీడన సైక్లింగ్ సమయంలో స్ప్రింగ్-బ్యాక్ రికవరీ, బ్లోఅవుట్ రెసిస్టెన్స్ మరియు స్ట్రక్చరల్ స్టెబిలిటీని అందిస్తుంది.

2. విస్తరించిన PTFE జాకెట్: మృదువైన మైక్రో-పోరస్ PTFE పొర అసమాన ఫ్లాంజ్ ఉపరితలాలకు అనుగుణంగా ఉంటుంది మరియు తక్కువ బోల్ట్ లోడ్‌ల క్రింద సీలింగ్ పనితీరును నిర్వహిస్తుంది, ఇది గాజుతో కప్పబడిన, ప్లాస్టిక్ మరియు ఇతర సున్నితమైన ఫ్లాంజ్ సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది.

3. బాండెడ్ వన్-పీస్ నిర్మాణం: ఇన్‌స్టాలేషన్ సమయంలో మారవచ్చు లేదా మడవగల ప్రత్యేక PTFE లేయర్‌లతో సాంప్రదాయక ఎన్వలప్ రబ్బరు పట్టీల వలె కాకుండా, ePTFE జాకెట్ శాశ్వతంగా మెటల్ కోర్‌కి బంధించబడి ఉంటుంది. ఇది బహిర్గత పూరకం, సంస్థాపన నష్టం మరియు సీలింగ్ వైఫల్యాలను నిరోధిస్తుంది.

మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE రబ్బరు పట్టీని ఎందుకు ఎంచుకోవాలి?

మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్  స్టెయిన్‌లెస్ స్టీల్ రీన్‌ఫోర్స్‌మెంట్‌తో ePTFE ఫ్లెక్సిబిలిటీని కలపడం ద్వారా సంప్రదాయ సీలింగ్ మెటీరియల్‌ల పరిమితులను అధిగమించడానికి రూపొందించబడింది.

1. అధిక పీడన విశ్వసనీయత

ఒత్తిడిలో క్రీప్ లేదా ఎక్స్‌ట్రూడ్ చేసే ప్రామాణిక PTFE మెటీరియల్‌ల వలె కాకుండా, అంతర్గత మెటల్ కోర్ దీర్ఘకాలిక సీలింగ్ స్థిరత్వం కోసం నిర్మాణాత్మక మద్దతు మరియు బ్లోఅవుట్ నిరోధకతను అందిస్తుంది.

2. సుపీరియర్ కెమికల్ రెసిస్టెన్స్

ePTFE బయటి పొర రసాయనికంగా జడమైనది మరియు pH 0–14 మీడియా అంతటా విశ్వవ్యాప్త ప్రతిఘటనను అందిస్తుంది, సాధారణంగా రబ్బరు రబ్బరు పట్టీలతో కనిపించే అధోకరణ సమస్యలను నివారిస్తుంది.

3. పెళుసుగా ఉండే అంచుల కోసం రక్షణ

కంప్రెసిబుల్ ePTFE లేయర్ తక్కువ బోల్ట్ లోడ్‌ల వద్ద ప్రభావవంతంగా ముద్రిస్తుంది, గాజుతో కప్పబడిన, ప్లాస్టిక్ మరియు ఇతర సున్నితమైన ఫ్లాంజ్ ఉపరితలాలపై ఒత్తిడిని తగ్గిస్తుంది.

4. థర్మల్ సైక్లింగ్ సమయంలో స్థిరమైన పనితీరు

ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ కోర్ స్ప్రింగ్-బ్యాక్ రికవరీని అందిస్తుంది, ఉష్ణోగ్రత హెచ్చుతగ్గులు మరియు పునరావృత ఆపరేటింగ్ సైకిల్స్ సమయంలో సీలింగ్ శక్తిని నిర్వహించడానికి సహాయపడుతుంది.

5. విశ్వసనీయ వన్-పీస్ నిర్మాణం

బంధిత నిర్మాణం వదులుగా ఉండే PTFE లేయర్‌లు, బహిర్గత పూరకం మరియు సాంప్రదాయ కవరు రబ్బరు పట్టీ డిజైన్‌లలో కనిపించే ఇన్‌స్టాలేషన్-సంబంధిత వైఫల్యాలను తొలగిస్తుంది.

పోలిక & ఎంపిక గైడ్

ePTFE మెటల్-జాకెట్డ్ vs ఇతర గాస్కెట్ రకాలు

త్వరిత ఎంపిక గైడ్

ప్రాథమిక అప్లికేషన్లు

రియల్-వరల్డ్ అప్లికేషన్స్

కేస్ స్టడీ 1: గ్లాస్-లైన్డ్ రియాక్టర్ — ఎలిమినేట్ ఫ్లాంజ్ డ్యామేజ్ మరియు లీకేజ్

సవాలు: ఒక రసాయన కర్మాగారం గాజుతో కప్పబడిన ఉక్కు రియాక్టర్ కవర్‌లపై దృఢమైన PTFE రబ్బరు పట్టీలను ఉపయోగిస్తోంది. అధిక టార్క్ గ్లాస్ లైనింగ్‌ను పగులగొట్టింది, దీనివల్ల సంవత్సరానికి $15,000 మరమ్మత్తు ఖర్చులు మరియు కాలుష్యం ప్రమాదాలు. సాంప్రదాయ కవరు రబ్బరు పట్టీలు వదులుగా ఉండే PTFE ఆకులను కలిగి ఉంటాయి, అవి ఇన్‌స్టాలేషన్ సమయంలో వెనుకకు ముడుచుకుంటాయి, యాసిడ్ దాడికి పూరకాన్ని బహిర్గతం చేస్తాయి మరియు 3-6 నెలల తర్వాత లీకేజీకి కారణమవుతాయి.

పరిష్కారం: ముడతలుగల స్టెయిన్‌లెస్ స్టీల్ కోర్‌తో ఇన్‌స్టాల్ చేయబడిన మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్. బంధిత నిర్మాణం వదులుగా ఉన్న ఆకులను తొలగించింది. ePTFE జాకెట్ తక్కువ టార్క్ వద్ద మూసివేయబడింది.

ఫలితం: జీరో గ్లాస్ లైనింగ్ డ్యామేజ్. తక్కువ టార్క్‌తో పర్ఫెక్ట్ సీల్. సంస్థాపన నమ్మదగినది, మడతపెట్టిన ఆకులు లేవు. 3 సంవత్సరాలుగా లీకేజీ లేదు. గాజు మరమ్మతు ఖర్చులలో సంవత్సరానికి $15,000 తొలగించబడింది.

కేస్ స్టడీ 2: కెమికల్ ప్లాంట్ — సీమ్ తుప్పు సమస్య పరిష్కరించబడింది

సవాలు: సాంప్రదాయ PTFE ఎన్వలప్ రబ్బరు పట్టీల ద్వారా పారగమ్యత నుండి బలమైన ఆమ్లాలను నిర్వహించే రసాయన ప్రాసెసింగ్ ప్లాంట్ గ్యాస్‌కెట్ వైఫల్యాన్ని ఎదుర్కొంటోంది. PTFE ద్వారా మీడియా వ్యాప్తి చెందడం ద్వారా ఎన్వలప్ లోపల ఫిల్లర్లు నెమ్మదిగా దాడి చేయబడ్డాయి, దీని వలన మందం నష్టం మరియు బోల్ట్ లోడ్ నష్టం జరిగింది.

పరిష్కారం: మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్‌తో భర్తీ చేయబడింది రసాయనపరంగా జడమైన ePTFE పూరక రింగ్‌లు మరియు బంధిత నిర్మాణం, అంటుకునే సీమ్‌లు లేవు, తుప్పు పట్టడానికి మార్గాలు లేవు.

ఫలితం: పూర్తి రసాయన జడత్వం సాధించబడింది. ఎన్వలప్ ద్వారా ఏదైనా మీడియా పారగమ్యత ఇకపై వైఫల్యానికి కారణం కాదు - అన్ని అంతర్గత భాగాలు రసాయనికంగా జడమైనవి. గ్యాస్కెట్ జీవితకాలం 6 నెలల నుండి 3+ సంవత్సరాలకు పొడిగించబడింది.

కేస్ స్టడీ 3: పెద్ద వ్యాసం కలిగిన గ్లాస్-లైన్డ్ ఫ్లాంజ్ — ఇన్‌స్టాలేషన్ వైఫల్యాలు లేవు

ఛాలెంజ్: ఫార్మాస్యూటికల్ ప్లాంట్‌కు 48" గాజుతో కప్పబడిన అంచుల కోసం గాస్కెట్‌లు అవసరం. సాంప్రదాయ కవరు రబ్బరు పట్టీలను ఇన్‌స్టాల్ చేయడం కష్టం, PTFE ఆకులు వెనుకకు ముడుచుకుంటాయి, దీని వలన లీకేజీ, ఉత్పత్తి అంతరాయాలు మరియు భద్రతా సమస్యలు ఏర్పడతాయి. జాగ్రత్తగా అమరిక అవసరం కారణంగా ఒక్కో రబ్బరు పట్టీని ఇన్‌స్టాల్ చేయడానికి గంటల సమయం పట్టింది.

పరిష్కారం: స్టెయిన్‌లెస్ స్టీల్ కోర్‌తో బాండెడ్ ePTFE మెటల్-జాకెట్డ్ రబ్బరు పట్టీలు. వదులుగా ఉండే ఆకులు లేవు, సాధారణ సంస్థాపన.

ఫలితం: ఇన్‌స్టాలేషన్ సమయం ఒక్కో ఫ్లాంజ్‌కు 2 గంటల నుండి 30 నిమిషాలకు తగ్గించబడింది. 18 నెలల తర్వాత జీరో లీకేజీ. ఇన్‌స్టాలేషన్ లోపాలు లేవు. భర్తీ అవసరం లేదు.

గమనిక: అప్లికేషన్ పరిస్థితులను బట్టి వాస్తవ కేసు ఫలితాలు మారుతూ ఉంటాయి. అప్లికేషన్-నిర్దిష్ట సిఫార్సుల కోసం మమ్మల్ని సంప్రదించండి.

సాంకేతిక లక్షణాలు

ePTFE మెటల్-జాకెట్డ్ గాస్కెట్ ప్రాపర్టీస్

కోర్ మెటీరియల్ ఎంపికలు

కోర్ డిజైన్

ముడతలు పెట్టిన మెటల్ ఇన్సర్ట్: స్ప్రింగ్-బ్యాక్, బ్లోఅవుట్ రెసిస్టెన్స్ మరియు స్ట్రక్చరల్ ఇంటెగ్రిటీని అందిస్తుంది

పూర్తిగా ఎన్‌క్యాప్సులేటెడ్: మెటల్ కోర్ పూర్తిగా రసాయన దాడి నుండి రక్షించబడింది — ID మరియు OD రెండూ

అతుకులు లేని నిర్మాణం: బహిర్గతమైన అంచులు లేవు, తుప్పు లేదా పారగమ్యత కోసం మార్గాలు లేవు

నాణ్యత హామీ

100% వర్జిన్ ePTFE రెసిన్ — రీగ్రైండ్ లేదు, రీసైకిల్ చేసిన మెటీరియల్ లేదు. స్థిరమైన నాణ్యత.

బంధిత నిర్మాణం — లేయర్‌ల మధ్య అంటుకునే పదార్థం లేదు. వదులుగా ఉండే ఆకులు లేవు. వన్-పీస్ రబ్బరు పట్టీ సమగ్రత.

పూర్తి ట్రేస్‌బిలిటీ — ప్రతి బ్యాచ్‌ని గుర్తించవచ్చు. అభ్యర్థనపై మెటీరియల్ సర్టిఫికేట్లు.

ముడతలు పెట్టిన మెటల్ కోర్ — ప్రెసిషన్-ఫార్మేడ్ స్టెయిన్‌లెస్ స్టీల్ ఇన్సర్ట్ స్థిరమైన స్ప్రింగ్-బ్యాక్‌ను అందిస్తుంది.

FDA-కంప్లైంట్ గ్రేడ్‌లు అందుబాటులో ఉన్నాయి — Virgin ePTFE FDA 21 CFR 177.1550ని కలుసుకుంటుంది.

అనుకూల పరిమాణాలు — ఏదైనా వ్యాసం, ఏదైనా మందం — మీ ఫ్లేంజ్ స్పెక్స్‌కు తయారు చేయబడ్డాయి.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: నేను మెటల్ క్లాడ్ ఎక్స్‌పాండెడ్ PTFE గాస్కెట్‌ను ఎప్పుడు ఉపయోగించాలి?

A: స్టాండర్డ్ PTFE క్రీప్స్ లేదా ఒత్తిడిలో బయటకు వెళ్లినప్పుడు, రబ్బర్ రసాయనాలలో క్షీణించినప్పుడు లేదా ఇన్‌స్టాలేషన్ సమయంలో వదులుగా ఉన్న PTFE ఆకులు మడతపెట్టడం వల్ల సీమ్‌ల వద్ద సాంప్రదాయక ఎన్వలప్ రబ్బరు పట్టీలు లీక్ అయినప్పుడు దాన్ని ఉపయోగించండి.

కోసం ఉత్తమమైనది: గాజుతో కప్పబడిన ఉక్కు అంచులు, అధిక పీడనం, థర్మల్ సైక్లింగ్, దూకుడు రసాయనాలు మరియు తక్కువ టార్క్ అవసరమయ్యే పెళుసుగా ఉండే ఉపరితలాలు.

సాంప్రదాయ కవరు రబ్బరు పట్టీల నుండి ప్రధాన వ్యత్యాసం:

బంధిత నిర్మాణం: వెనుకకు మడవగల వదులుగా ఉండే PTFE ఆకులు లేవు.

అతుకులు లేని ID మరియు OD: తుప్పు లేదా పారగమ్యం కోసం మార్గాలు లేవు.

ప్ర: దీని ధర ఎంత మరియు ప్రధాన సమయం ఎంత?

A: వ్యయం వ్యాసం, మందం, కోర్ మెటీరియల్ (304/316 SS vs Hastelloy/Inconel) మరియు పరిమాణంపై ఆధారపడి ఉంటుంది.

మొత్తం ధర వీక్షణ: ప్రామాణిక PTFE కంటే ఎక్కువ ముందస్తు. కానీ 3-5 సంవత్సరాల పాటు ఉండే ఒక రబ్బరు పట్టీ బహుళ ప్రత్యామ్నాయాలు, పనికిరాని సమయం మరియు గాజు మరమ్మత్తు ఖర్చులను తొలగిస్తుంది. 3 సంవత్సరాలలో, ప్రతి 6-12 నెలలకు భర్తీ చేయబడిన ప్రామాణిక PTFE కంటే మొత్తం ధర తక్కువగా ఉంటుంది.

ప్రధాన సమయం:

అనుకూల పరిమాణాలు: 7-15 రోజులు.

షిప్పింగ్: గాలి 5-10 రోజులు, సముద్రం 15-30 రోజులు.

ప్ర: పరిమితులు ఏమిటి — మరియు అత్యంత సాధారణ తప్పులు?

జ: ఉష్ణోగ్రత: -196°C నుండి +200°C.

ఒత్తిడి: 210 బార్ వరకు.

రసాయన: pH 0-14, యూనివర్సల్.

మూడు సాధారణ తప్పులు:

(1) అతిగా బిగించడం: ప్రామాణిక PTFE కంటే తక్కువ టార్క్ వద్ద సీల్స్; అతిగా బిగించడం ePTFE జాకెట్‌ను దెబ్బతీస్తుంది.

(2) PTFE జాకెట్‌ను పాడు చేయడం: ePTFE మృదువైనది; జాగ్రత్తగా నిర్వహించండి.

(3) సాంప్రదాయ కవరు రబ్బరు పట్టీల కోసం తప్పుగా ఉంది: ఇది బంధం, ఒక ముక్క నిర్మాణం. వదులుగా ఉండే ఆకులు లేవు. ఇన్‌స్టాలేషన్ సమయంలో మడతపెట్టిన పొరల కోసం తనిఖీ చేయవలసిన అవసరం లేదు.
